15-1 繪圖程序

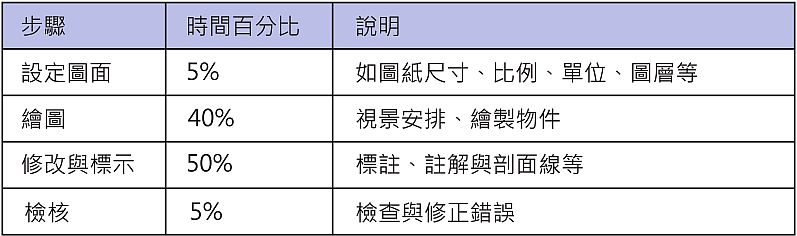

所有繪圖都會遵循以下4個步驟:
CAD繪圖步驟順序如下:
1、選擇要繪製的物件
2、設定圖紙
3、設定視埠、繪製基準線與中心線
4、繪製物件可見線
5、插入剖面線、註解與標註
6、繪製標題區塊以及零件區塊
7、檢查圖面

15-2 繪圖規則

在CADian中的無限空間中、物件都是全尺寸比例(1:1)。
在機械製圖中,繪製時必須套用線型,但不必套用線粗。
預設繪製物件的線粗是0.25mm。
套用線粗是在最後階段出圖時,依照不同的線粗、顏色以及圖層出圖。
