6-1 相關圖示說明

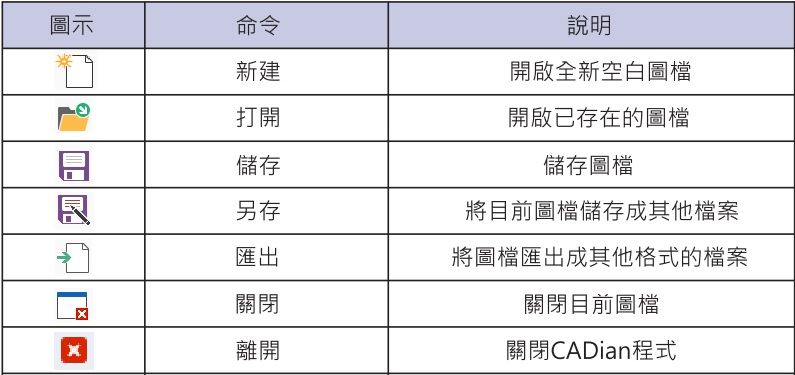

在此介紹一些開啟,儲存檔案以及修復錯誤及清除圖檔中無用物件的相關圖示。

6-2 圖檔概述

CADian與其他Microsoft應用軟體不同,CADian是以範本圖檔開啟一個全新圖檔的。在範本圖檔中,已經設定好一些元素如:單位、圖紙尺寸及圖面範圍等。
從頭開始也是一種開啟新圖檔的方式,當然,它也繼承一些特性如:單位及圖面範圍。
如果不小心刪除掉範本圖檔,您還是可以從頭開始開啟新圖檔。您必須找到一個範本檔案並放置到目錄中,以便開啟一個新檔案。
範本圖檔的附檔名是 DWT,而範本檔案都是放在Templates目錄中。如果您自訂了一個新的範本檔,那您就可以在 [開始] 對話窗中用到它。

範本檔案(*.DWT)

CADian 已經根據ANSI或是ISO繪圖標準,製作了一些範本檔。設定好了一些元素如:圖紙大小、標註、角度單位及格式、工作環境變數、圖框及標題等。
所以,即使您建立了一個新的範本,您就可以在後續的新檔案中,沿用相同的設定與標準。
以下是您可以儲存在範本檔案中的設定:
  1. 圖面範圍
  2. 比例
  3. 單位及單位格式與精確度
  4. 圖框、標題、中心標記
  5. 圖層
  6. 線型及線寬
  7. 文字型式
  8. 標註型式
  9. 其他符號
  10. 配置
  11. 頁面設定
  12. 鎖點及格點
  13. 多重引線型式
  14. 配置及頁面設定

6-3 新增圖檔

CADian2020預設是使用範本開啟新圖檔,操作方式如下:
  1. 下拉式選單:[檔案]→[新增]
  2. 快速存取工具列圖示:
  3. 應用程式選單
  4. 命令:NEW

啟用新增圖檔精靈模式

欲啟用新增圖檔精靈,要先修改參數 STARTUP 的數值(預設值為 3),如下:
輸入 STARTUP 命令,再輸入數值 1,按下Enter確定
STARTUP數值代表意義說明如下:
0:啟動不含已定義設定的空白圖面。
1:顯示「開始」或「建立新圖面」精靈對話方塊。
2:「開始」頁籤即會顯示。系統會顯示可在應用程式中使用的自訂對話方塊。
3:當您開啟或建立新圖面時會開起預設範本檔(*.DWT)。

新增圖檔精靈模式操作方式

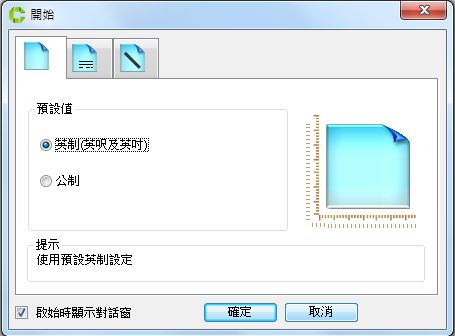

按下 [新增] 圖示或是輸入 NEW 命令後,顯示對話窗如下:
共有3種新增的模式,分述如下:
從頭建立:從標準單位建立新圖檔
使用範本:從範本檔案建立新圖檔
使用精靈:使用精靈建立新圖檔
預設為 [從頭建立]
[使用範本]對話窗如下:
點擊 [使用範本]並選擇"ICAD.DWT"範本檔案後按下確定。
當您越熟悉CADian,您通常不會使用啟始視窗建立,通常會使用範本"ICAD.DWT"檔案開啟新的圖檔。

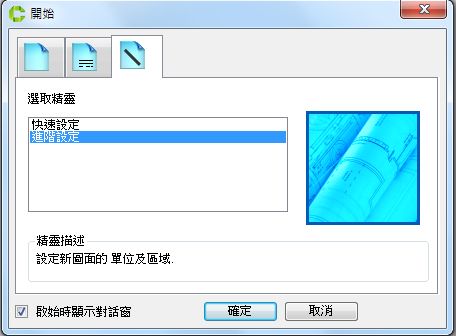

[使用精靈]對話窗如下:
選擇 [進階設定]後按下確定。

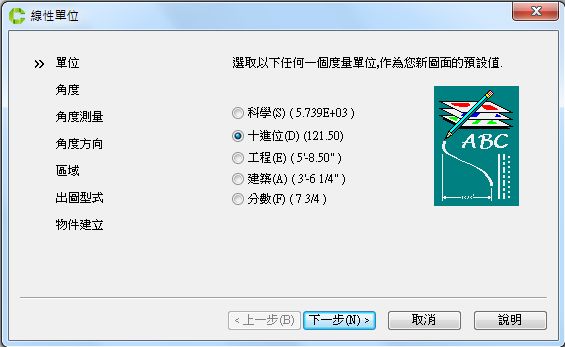

單位請選擇 [十進位] ,按 [下一步] 繼續。

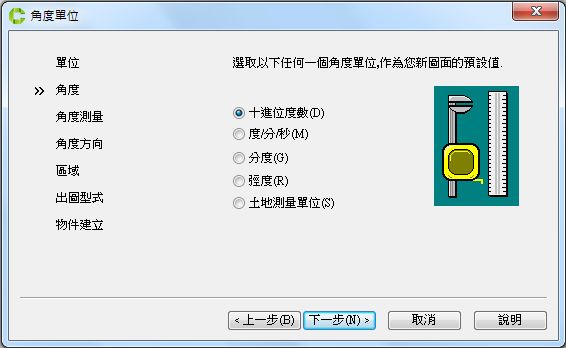

在角度設定中,選擇 [十進位] 後,按 [下一步]。

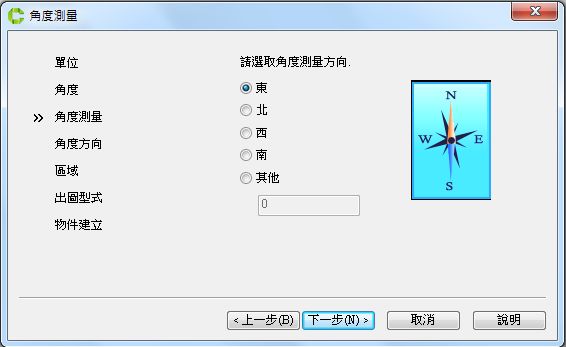

在角度測量設定中,方向選擇 [東方] 後,按下一步。
在角度方向設定中,選擇 [逆時針] 後,按下一步。

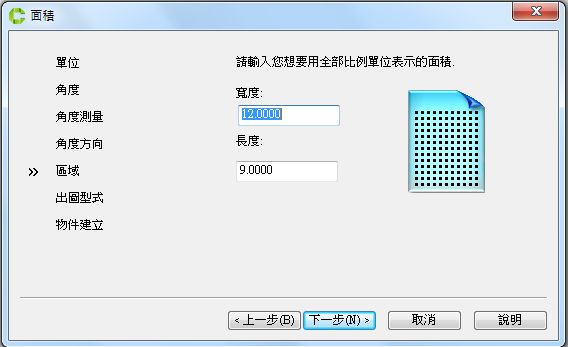

在區域設定中,輸入圖紙的大小後,按下一步。

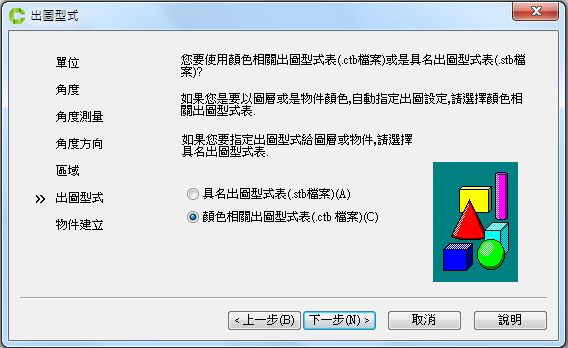

設定預設出圖型式表後 (預設使用 *.ctb檔案)後,按下一步。
在出圖型式管理員或是出圖指令中,有以下2種出圖型式表可以套用:

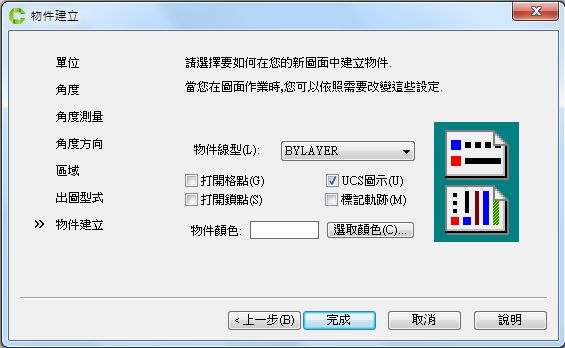

選擇與物件相關的設定,如:線型,顏色等,再按 [完成] 即可。

6-4 開啟圖檔

開啟已存在的圖檔,做為編輯及出圖之用。
開啟圖檔的操作方式如下:
  1. 下拉選單:[檔案]→[開啟]
  2. 快速存取工具列:
  3. 應用程式選單
  4. 命令:OPEN

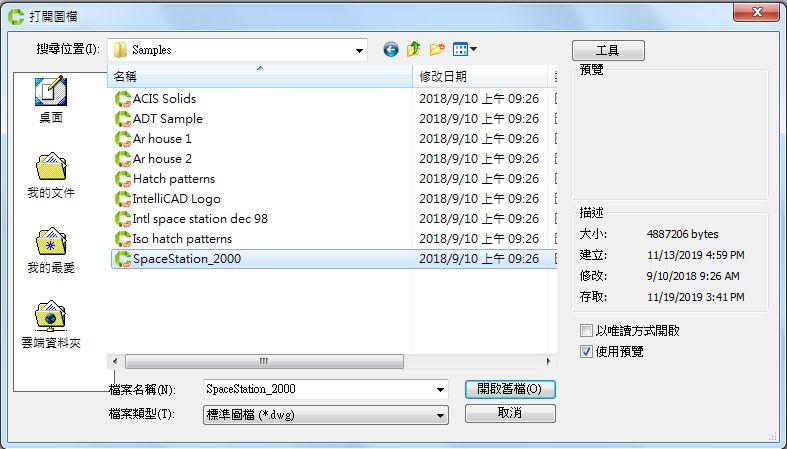

開啟檔案視窗如下,請選擇一個圖檔後,按下 [開啟舊檔]即可
按下應用程式選單,可以快速開啟最近使用過的圖檔。

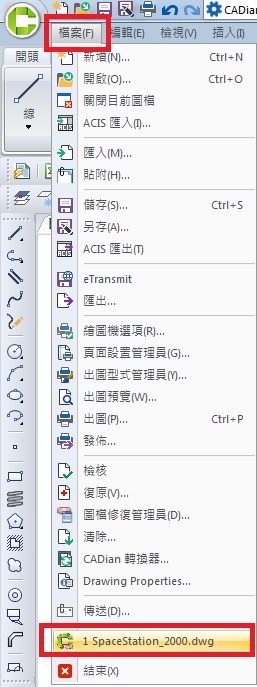

按下拉式選單中的 [檔案],也可以快速開啟最近使用過的圖檔。

關於圖檔版本

與AutoCAD相同,CADian支援向下相容舊版圖檔,但不支援向上相容新版圖檔,原因在於新版本圖檔格式會支援新的功能。
但並不是每一個CADian(AutoCAD)版本都有新版檔案格式,一般而言,大約間隔3個版本內的軟體,會使用同一種圖檔版本,CADian2020預設使用DWG2018格式檔案(AutoCAD 2018/2019及2020皆使用DWG2018檔案格式)。
