18-1 畫圓命令(CIRCLE)

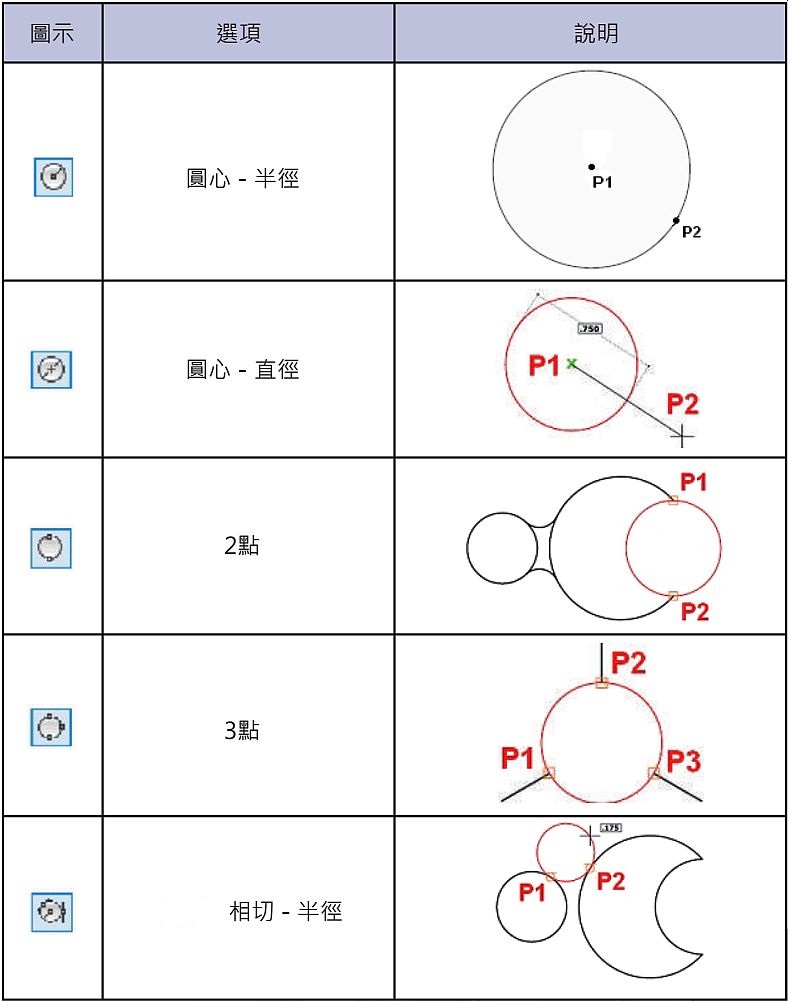

使用畫圓(CIRCLE)命令，用很多種方式畫出圓形物件，最基本的方式是指定圓心及半徑畫圓。1、下拉選單：[繪製]→[圓]
2、工具列圖示：
3、功能選項板：[開頭]→[繪製]→[圓]
4、命令：CIRCLE
命令：circle 2 點（2P）/ 3 點（3P）/ 相切 相切 半徑（TTR）/ 相切 相切 相切（TTT） / 轉弧成圓（A）/ 多重（M）/ 圓形中心點>： P1 直徑（D）/ <半徑>： P2
18-2 畫弧命令(ARC)

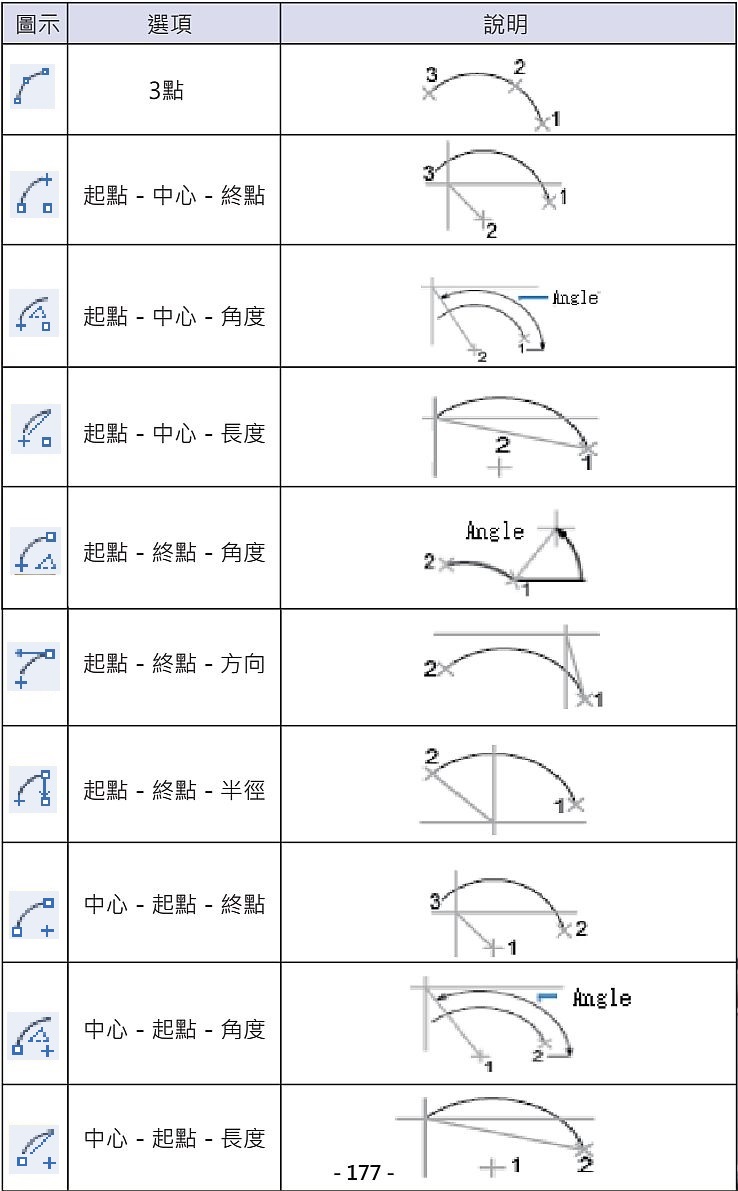

弧形就是有著圓心，起點與終點的一段圓周長，CADian提供更多的畫弧選項。1、下拉選單：[繪製]→[弧]
2、工具列圖示：
3、功能選項板：[開頭]→[繪製]→[弧]
4、命令：ARC
命令：arc 中心點（C）/ ＜弧線起點＞：c
請指定弧線中心點： center
請指定起點： start
角度（A）/ 弦長（L）/ ＜終點＞： end
18-3 橢圓命令(ECLIPSE)
橢圓形(如下圖)擁有中心點，有不同長度的主軸與副軸交會於中心點。
2、工具列圖示：
3、功能選項板：[繪製]→[橢圓]
4、命令：ECLIPSE
命令：_ELLIPSE
弧（A）/ 中心點（C）/＜請指定軸端點＞： P1
請指定另一軸端點： P2
旋轉（R）/＜指定另一軸＞： P3

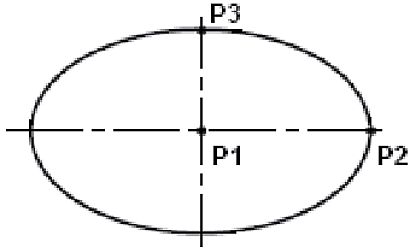

使用中心點繪製橢圓
命令： _ELLIPSE弧（A）/ 中心點（C）/＜請指定軸端點＞：c
橢圓的中心點： P1
請指定軸端點： P2
旋轉（R）/＜指定另一軸＞： P3
繪製橢圓弧
命令：_ELLIPSE弧（A）/中心點（C）/＜請指定軸端點＞：a
中心點（C）/＜請指定軸端點＞： P1
請指定另一軸端點： P2
旋轉（R）/＜指定另一軸＞： P3
參數（P）/＜指定弧起始角度＞： 30
參數（P）/夾角（I）/＜指定終止角度＞： 180
18-4 聚合線命令(PLINE)
(按
分享好友後顯示精彩內容...)
分享好友後顯示精彩內容...)
聚合線是許多節段的線段與弧接合而成的線。每個節段還可以設定線粗，繪製如下的物件。
1、下拉選單：[繪製]→[聚合線]
2、工具列圖示：
3、功能選項板：[繪製]→[聚合線]
4、命令：PLINE
聚合線一般可以應用在以下的情況：
1、繪製地形圖及道路
2、電路板佈線圖
3、管路圖
4、物件的截切面
5、3D物件外觀輪廓的投影
命令：pline
按Enter使用最後一點。/ 沿用（F）/＜聚合線起點＞： P1

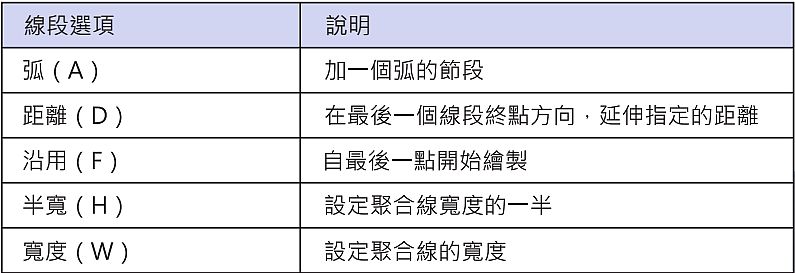

弧（A）/ 距離（D）/ 沿用（F）/半寬（H）/ 寬度（W）/＜下一點＞： P2
弧（A）/ 距離（D）/ 沿用（F）/半寬（H）/ 寬度（W）/ 復原（U）/＜下 一點＞：a

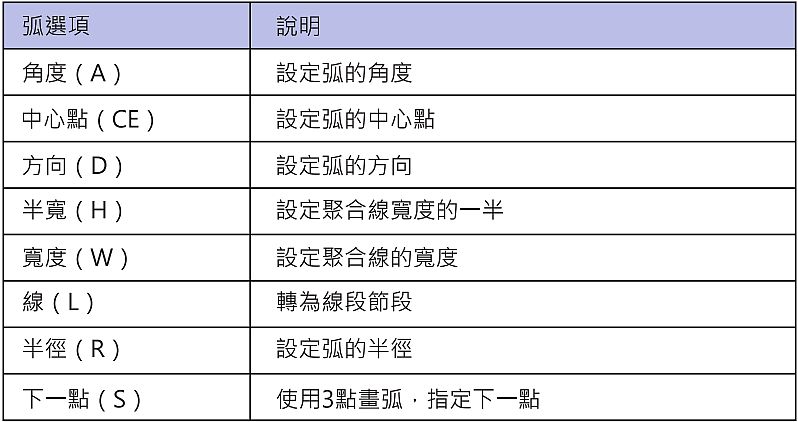

角度（A）/ 中心點（CE）/封閉（CL）/ 方向（D）/ 半寬（H）/ 線（L）/ 半徑（R）/ 下一點（S）/ 寬度（W）/ 復原（U）/＜弧段終點＞： P3
角度（A）/ 中心點（CE）/封閉（CL）/ 方向（D）/ 半寬（H）/ 線（L）/ 半徑（R）/ 下一點（S）/ 寬度（W）/ 復原（U）/＜弧段終點＞：L
弧（A） / 封閉（C） / 距離（D） / 沿用（F） /半寬（H） / 寬度（W） / 復原（U） /＜下一點＞： P4
1、下拉選單：[繪製]→[聚合線]
2、工具列圖示：
3、功能選項板：[繪製]→[聚合線]
4、命令：PLINE
聚合線一般可以應用在以下的情況：
1、繪製地形圖及道路
2、電路板佈線圖
3、管路圖
4、物件的截切面
5、3D物件外觀輪廓的投影
命令：pline
按Enter使用最後一點。/ 沿用（F）/＜聚合線起點＞： P1
弧（A）/ 距離（D）/ 沿用（F）/半寬（H）/ 寬度（W）/＜下一點＞： P2
弧（A）/ 距離（D）/ 沿用（F）/半寬（H）/ 寬度（W）/ 復原（U）/＜下 一點＞：a
角度（A）/ 中心點（CE）/封閉（CL）/ 方向（D）/ 半寬（H）/ 線（L）/ 半徑（R）/ 下一點（S）/ 寬度（W）/ 復原（U）/＜弧段終點＞： P3
角度（A）/ 中心點（CE）/封閉（CL）/ 方向（D）/ 半寬（H）/ 線（L）/ 半徑（R）/ 下一點（S）/ 寬度（W）/ 復原（U）/＜弧段終點＞：L
弧（A） / 封閉（C） / 距離（D） / 沿用（F） /半寬（H） / 寬度（W） / 復原（U） /＜下一點＞： P4
18-5 聚合線編輯(PEDIT)
(按分享好友後顯示精彩內容...)
分享好友後顯示精彩內容...)
編輯聚合線及3D多邊形網面。
一般用於編輯聚合線，轉換線段及弧為聚合線，或是轉換聚合線為雲形線。
1、下拉選單：[修改]→[物件]→[聚合線]
2、工具列圖示：
3、功能選項板：[編輯]→[修改]→[聚合線編輯]
4、命令：PEDIT
命令：pedit
多重（M）/請選取要編輯的聚合線： (點選聚合線)
聚合線編輯：編輯頂點（E）/ 封閉（C）/ 直線化（D）/ 擬合（F）/ 接合（J） / 線型生成（L） / 反轉（R） / 雲形線（S） / 錐形化（T） / 寬度（W） / 復原（U） /＜結束（X）>： (請輸入以下選項)
一般用於編輯聚合線，轉換線段及弧為聚合線，或是轉換聚合線為雲形線。
1、下拉選單：[修改]→[物件]→[聚合線]
2、工具列圖示：
3、功能選項板：[編輯]→[修改]→[聚合線編輯]
4、命令：PEDIT
命令：pedit
多重（M）/請選取要編輯的聚合線： (點選聚合線)
聚合線編輯：編輯頂點（E）/ 封閉（C）/ 直線化（D）/ 擬合（F）/ 接合（J） / 線型生成（L） / 反轉（R） / 雲形線（S） / 錐形化（T） / 寬度（W） / 復原（U） /＜結束（X）>： (請輸入以下選項)
18-6 矩形命令(RECTANGLE)
(按分享好友後顯示精彩內容...)
分享好友後顯示精彩內容...)

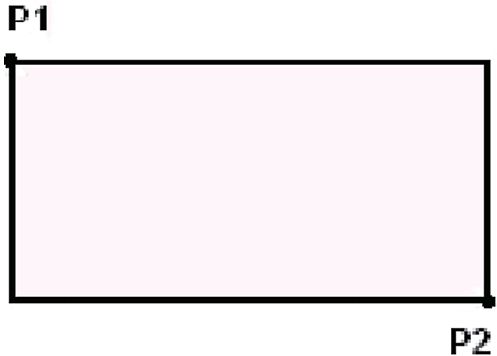

矩形命令，就像是選擇2個頂點，繪製封閉的聚合線。
1、下拉選單：[繪製]→[矩形]
2、工具列圖示：
3、功能選項板：[開頭]→[繪製]→[矩形]
4、命令：RECTANGLE
命令：_RECTANGLE

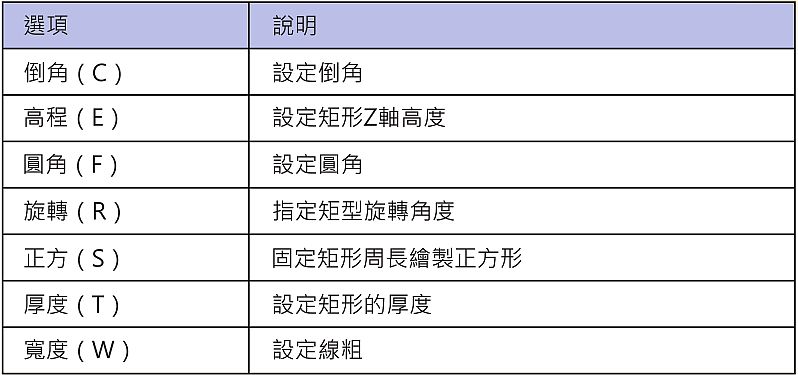

倒角（C）/ 高程（E）/ 圓角（F）/ 旋轉（R）/ 正方（S）/ 厚度（T） / 寬度（W）/＜指定第1個角點>： P1
選擇其它角點 或 ［面積（A）/ 標註（D）/ 旋轉（R）］： P2
1、下拉選單：[繪製]→[矩形]
2、工具列圖示：
3、功能選項板：[開頭]→[繪製]→[矩形]
4、命令：RECTANGLE
命令：_RECTANGLE
倒角（C）/ 高程（E）/ 圓角（F）/ 旋轉（R）/ 正方（S）/ 厚度（T） / 寬度（W）/＜指定第1個角點>： P1
選擇其它角點 或 ［面積（A）/ 標註（D）/ 旋轉（R）］： P2
18-7 多邊形命令(POLYGON)
(按分享好友後顯示精彩內容...)
分享好友後顯示精彩內容...)

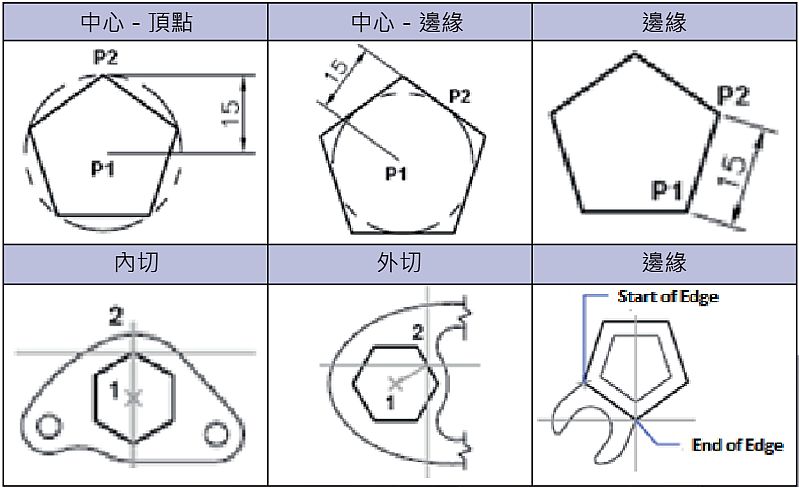

多邊形命令可以看成指定頂點數目，繪製邊長相等的封閉聚合線。
1、下拉選單：[繪製]→[多邊形]
2、工具列圖示：
3、功能選項板：[開頭]→[繪製]→[多邊形]
4、命令：POLYGON
命令：_POLYGON
多邊形：多重（M）/ 寬度（W）/ <請輸入邊的數目><4>：5
<4>請指定多邊形中心點 或［邊緣（E）］： P1
<4>請輸入選項［內接（I）/ 外切（C）］：c
<4>請指定圓的半徑： P2
1、下拉選單：[繪製]→[多邊形]
2、工具列圖示：
3、功能選項板：[開頭]→[繪製]→[多邊形]
4、命令：POLYGON
命令：_POLYGON
多邊形：多重（M）/ 寬度（W）/ <請輸入邊的數目><4>：5
<4>請指定多邊形中心點 或［邊緣（E）］： P1
<4>請輸入選項［內接（I）/ 外切（C）］：c
<4>請指定圓的半徑： P2
18-8 雲形線命令(SPLINE)
(按分享好友後顯示精彩內容...)
分享好友後顯示精彩內容...)
雲形線是帶有控制點的弧組合而成，您可以使用控制點調整弧度。
運用雲形線，可以繪製複雜曲線物件。
1、下拉選單：[繪製]→[雲形線]
2、工具列圖示：
3、功能選項板：[開頭]→[繪製]→[雲形線]
4、命令：SPLINE
命令：spline
物件（O）/<雲形線第1點>： 1
第2點： 2
封閉（C）/ 擬合公差（F）/ 復原（U）/<下一點>： 3
封閉（C）/ 擬合公差（F）/ 復原（U）/<下一點>： 4
封閉（C）/ 擬合公差（F）/ 復原（U）/<下一點>： (Enter)
指定起點切向： （Enter）
指定終點切向： （Enter）
運用雲形線，可以繪製複雜曲線物件。
2、工具列圖示：
3、功能選項板：[開頭]→[繪製]→[雲形線]
4、命令：SPLINE
命令：spline
物件（O）/<雲形線第1點>： 1
第2點： 2
封閉（C）/ 擬合公差（F）/ 復原（U）/<下一點>： 3
封閉（C）/ 擬合公差（F）/ 復原（U）/<下一點>： 4
封閉（C）/ 擬合公差（F）/ 復原（U）/<下一點>： (Enter)
指定起點切向： （Enter）
指定終點切向： （Enter）
調整雲形線
點選雲形線，頂點會出現掣點，點擊掣點後拖曳即可調整。關於擬合公差(Fit tolerence)
下圖是不同擬合公差距離的結果。
18-9 編輯雲形線
(按分享好友後顯示精彩內容...)
分享好友後顯示精彩內容...)
使用編輯雲形線命令，作更多的調整。
1、下拉選單：[修改]→[物件]→[雲形線]
2、工具列圖示：
3、功能選項板：[開頭]→[修改]→[編輯雲形線]
4、命令：SPLINEDIT
命令：splinedit
請選取雲形線： P1
請輸入選項［擬合資料（F）/ 封閉（C）/ 移動頂點（M）/ 精細化（R）/ 反轉（E）/ 轉為聚合線（P）/ 復原（U）/ 結束（X）］<結束（X）>：(選項說明如下)
1、下拉選單：[修改]→[物件]→[雲形線]
2、工具列圖示：
3、功能選項板：[開頭]→[修改]→[編輯雲形線]
4、命令：SPLINEDIT
命令：splinedit
請選取雲形線： P1
請輸入選項［擬合資料（F）/ 封閉（C）/ 移動頂點（M）/ 精細化（R）/ 反轉（E）/ 轉為聚合線（P）/ 復原（U）/ 結束（X）］<結束（X）>：(選項說明如下)

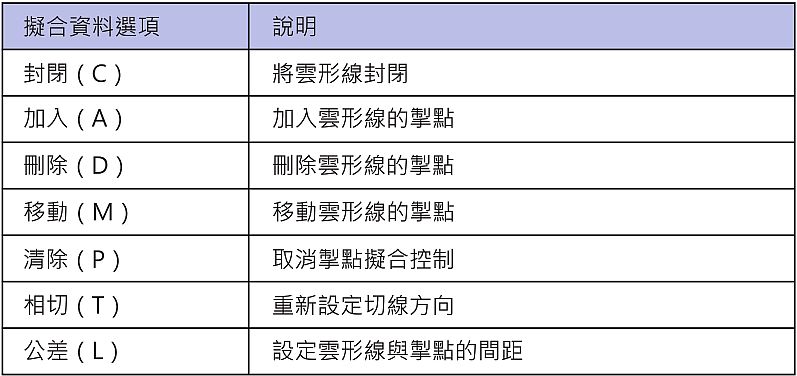

擬合資料變數
［加入（A）/ 封閉（C）/ 刪除（D）/ 移動（M）/ 清除（P）/ 相切（T）/ 公差（L）/ 結束（X）] <結束（X）>：
18-10 圓環命令
(按分享好友後顯示精彩內容...)
分享好友後顯示精彩內容...)
繪製同心圓，並且在內圓與外圓之間填充顏色。
1、下拉選單：[繪製]→[圓環]
2、工具列圖示：
3、功能選項板：[開頭]→[繪圖]→[繪圖]→[圓環]
4、命令：DONUT
命令：_DONUT
2 點（2P）/3 點（3P）/半徑 相切 相切（RTT）/<圓環內部直徑> <0 .5000="">：10
<0 .5000="">請指定圓環外側直徑 <1 .0000="">：20
<0 .5000=""><1 .0000="">請指定圓環中心點： P1
<0 .5000=""><1 .0000="">請指定圓環中心點： Enter
<0 .5000=""><1 .0000="">
2、工具列圖示：
3、功能選項板：[開頭]→[繪圖]→[繪圖]→[圓環]
4、命令：DONUT
命令：_DONUT
2 點（2P）/3 點（3P）/半徑 相切 相切（RTT）/<圓環內部直徑> <0 .5000="">：10
<0 .5000="">請指定圓環外側直徑 <1 .0000="">：20
<0 .5000=""><1 .0000="">請指定圓環中心點： P1
<0 .5000=""><1 .0000="">請指定圓環中心點： Enter
<0 .5000=""><1 .0000="">
18-11 填滿命令
(按分享好友後顯示精彩內容...)
分享好友後顯示精彩內容...)
使用填充命令，可以改變如圓環，填充以及有線粗物件的填充狀態。
只會影響執行命令後的物件，不會變更執行前繪製的物件。
請直接輸入命令：FILL
命令：fill
FILLMODE目前是打開的：關閉（OFF）/切換（T）/<打開>：
只會影響執行命令後的物件，不會變更執行前繪製的物件。
請直接輸入命令：FILL
命令：fill
FILLMODE目前是打開的：關閉（OFF）/切換（T）/<打開>：
