23-1 關於圖層

在透明的畫布上繪製不同物件，然後一層一層透明畫布套疊在一起為完整的圖面，這透明畫布的觀念就叫作圖層。
在CAD繪圖中，通常將圖框，文字，標註及其他物件分開繪製在不同圖層讓使用者繪製時，可以暫時關閉不須顯示的圖層，以簡化畫面上的物件。
圖層是CAD非常中要的工具，您可以利用圖層設定顏色，線型，線粗等，使用圖層（LAYER）命令新增或移除圖層，以及開啟或關閉圖層的屬性，如：冷凍／解凍，鎖住／解鎖，出圖型式等。

23-2 圖層命令

圖層（LAYER）命令用於管理圖層及圖層性質。

1、下拉選單 ：[格式]→[瀏覽圖層]
2、工具列圖示 ：
3、功能選項板 ：[開頭]→[圖層]
4、命令 ：LAYER

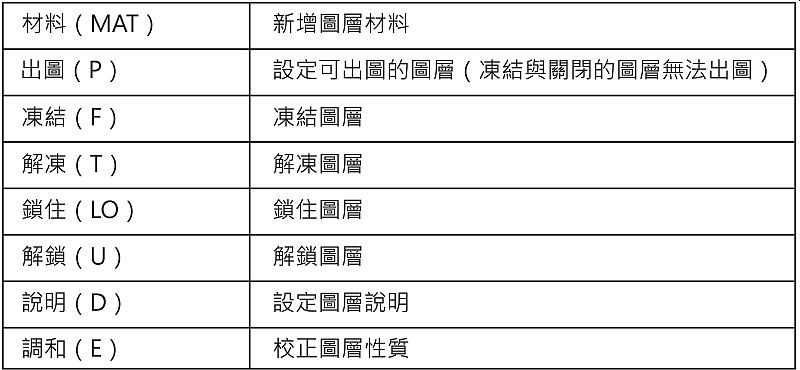

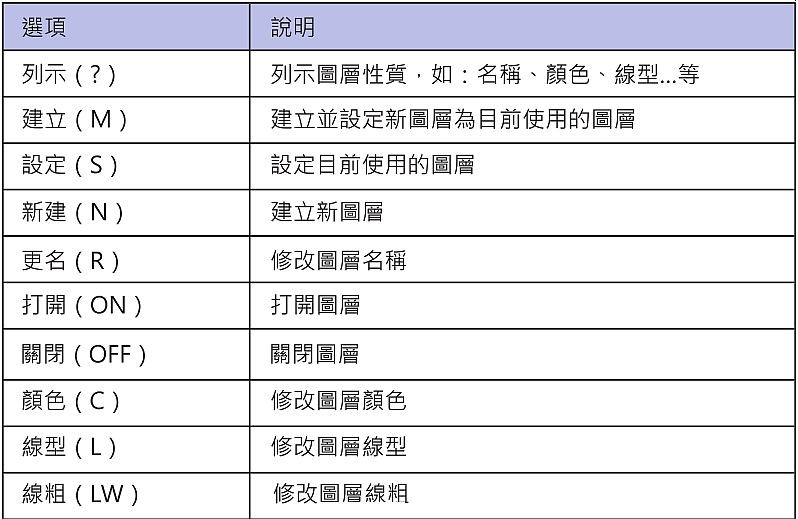

圖層命令列模式

命令：-layer
目前的圖層： ＂0＂
請輸入選項
［列示（?）／建立（M）／設定（S）／新建（N）／更名（R）／打開（ON）
／關閉（OFF）／顏色（C）／線型（L）／線粗（LW）／材料（MAT）
／出圖（P）／凍結（F）／解凍（T）／鎖住（LO）／解鎖（U）／說明（D）
／調和（E）］：

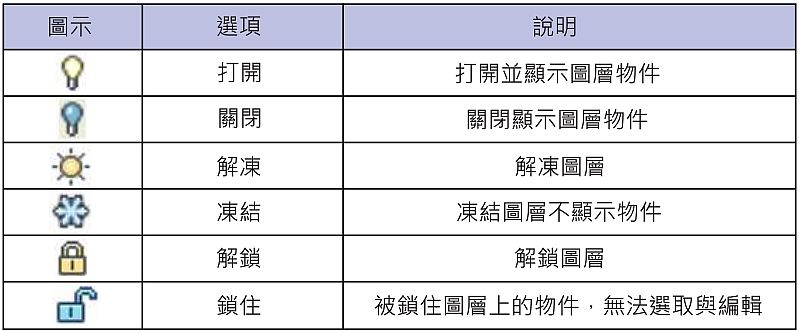

23-3 圖層狀態控制

我們使用圖層的重要理由，就是可以借由圖層控制物件的顯示，以及管理圖層上的物件。

23-4 新建與命名圖層

1、在下拉選單中，選擇 [格式]→[圖層]
2、出現以上視窗後，點擊[建立新圖層]圖示
3、輸入圖層名稱（如：牆線），預設是＂圖層一＂，＂圖層二＂….依此類推

23-5 設定圖層顏色

在顏色選取視窗中，您可以選取255種顏色，一旦指定圖層顏色，在此圖層繪製的物件都會套用該顏色值。這就是所謂的＂BYLAYER＂設定值。

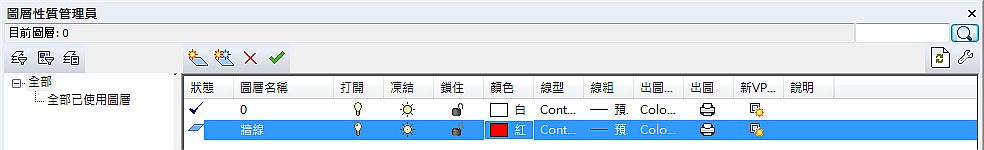

1、在[牆線]圖層中的顏色性質部份，點選

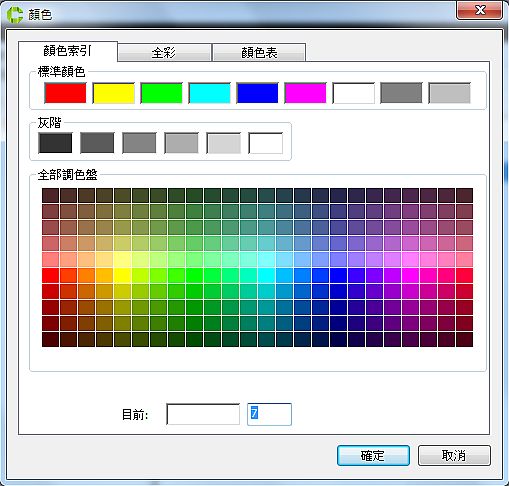

2、出現以下顏色選取視窗後，選擇紅色，並按下[確定]即可

23-6 設定圖層線型

(按分享好友後顯示精彩內容...)
1、在[牆線]圖層的線型部分，點擊[Continuous]。
2、出現以下視窗後，點擊[Load...]，尋找適合的線型。
3、 在線型視窗中，選擇[CENTER2]線型並按下[確定]即可。

23-7 設為目前使用的圖層

(按分享好友後顯示精彩內容...)
繪圖時，所有物件會畫在[目前使用的圖層]。
一般而言，目前使用的符號已經在圖層[牆線]，圖層[0]會是預設目前使用的圖層，請參考圖層[0]目前使用的符號。

若要將[牆線]圖層設為目前使用圖層，設定方法如下 :
1、點擊[牆線]圖層
2、點擊圖示，目前使用的符號已經在圖層[牆線]
3、之後，繪製的物件會位於圖層[牆線]之上，並套用圖層[牆線]的性質。

23-8 開關、凍結、鎖住圖層及設定線粗

(按分享好友後顯示精彩內容...)

打開／關閉圖層

設定是否顯示圖層上的物件。
當您使用多個圖層繪製時，只需打開必要的圖層，可以簡化畫面。
1、當圖示為 時，為打開狀態，圖層物件將會顯示。
2、當圖示為 時，為關閉狀態，圖層物件將不會顯示。
3、點擊圖示可以切換打開及關閉的狀態。
4、關閉的圖層，其上的物件不會顯示也不能列印。

凍結／解凍圖層

凍結圖層的物件不會顯示，執行命令時也會忽略凍結圖層的物件，所以，為了加快命令的執行速度，如：ZOOM，PAN，REGEN等， 您可以先凍結不必要的圖層。

1、當圖示為 時，為解凍狀態。
2、當圖示為 時，為關閉狀態。
3、點擊圖示可以切換狀態。
4、凍結的圖層，其上的物件不會顯示也不能列印。

鎖住／解鎖圖層

鎖住圖層的物件還是可以顯示，但是無法選取與編輯， 為了避免物件不小心被選取編輯或移動，您可以暫時鎖住圖層。

1、當圖示為 時，為解鎖狀態。
2、當圖示為 時，為鎖住狀態。

設定圖層線粗

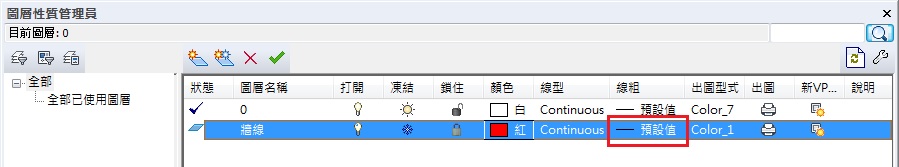

1、在[圖層管理員]中，點擊圖層[線粗]欄位，出現線粗選取視窗如下
2、選擇適合的線粗值，按下[確定]即可

23-9 刪除圖層

(按分享好友後顯示精彩內容...)
在圖層性質管理員中，點選預刪除的圖層，按下圖示 。

若圖層有符合下圖條件者，將無法刪除。

23-10 圖層工具

(按分享好友後顯示精彩內容...)
實務操作上，很多時候您並不知道物件位於哪個圖層上，若要控制圖層，您必須先點選物件，再從性質列中找到該物件所在圖層，以免關錯圖層。
CADian提供許多方便控制圖層的工具，可以省下查詢物件所在圖層的時間，舉例來說，您若要關閉某個物件所在圖層，只要使用CADian提供的圖層工具，在圖面點選該物件，即可關閉該物件所在圖層。

1、下拉選單中，點選[格式]→[圖層工具]
2、工具列[圖層工具]
