30-1 關於圖塊

圖塊是多個物件的群組，可以使用插入圖塊的方式，加快繪圖效率。
您只需要選取物件，定義圖塊後，就可以重複使用。
您可以用以下幾個方式建立圖塊：

1、選取物件並定義圖塊名稱。
2、使用圖塊編輯器繪製圖塊。
3、使用外部檔案插入為圖塊。
4、使用設計中心，開啟其他圖檔，使用該圖檔已定義的圖塊。

30-2 編輯圖塊線型與顏色

插入的圖塊可以保留原有的性質，圖塊的性質繼承在製作時，該圖檔的設定值，而不受插入圖檔設定值的影響。
以下3個方式可以讓圖塊的性質可以編輯：
1、圖塊中的元素,使用個別的設定值，不要使用ByLayer或是ByBlock。
2、在圖層0繪製圖塊，性質使用ByLayer。
3、圖塊中的全部元素都使用ByBlock。

30-3 圖塊類型

內部圖塊

一般所說的圖塊，是指內部圖塊。
內部圖塊僅用於插入目前的圖檔。

對於所有的圖檔，內部有一個隱藏的圖塊定義表，所有的圖塊及相關資訊，都定義在其中。
DXF檔案中，圖塊定義表的結構如下：

外部圖塊

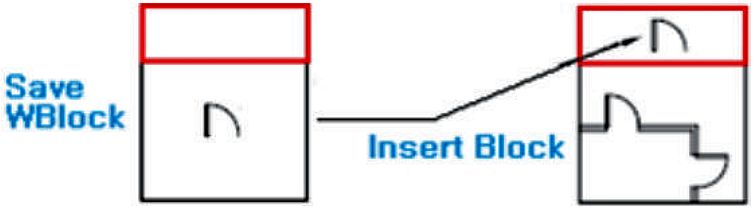

當您使用寫出圖塊(WBLOCK)命令，圖塊就會儲存成獨立的DWG檔案。您可以插入一個DWG檔案為圖塊。
您可以將圖塊檔案分門別類，方便日後尋找及套用。
CADian更提供了設計中心的功能，方便您可以在不同圖檔間操作使用圖塊。

30-4 製作圖塊命令(BLOCK)

製作圖塊(BLOCK)命令，可以將選取的物件，定義為圖塊。

1、下拉選單：[繪製]→[圖塊]→[建立圖塊]
2、工具列圖示：
3、功能選項板：[插入]→[圖塊定義]→[建立圖塊]
4、命令：BLOCK

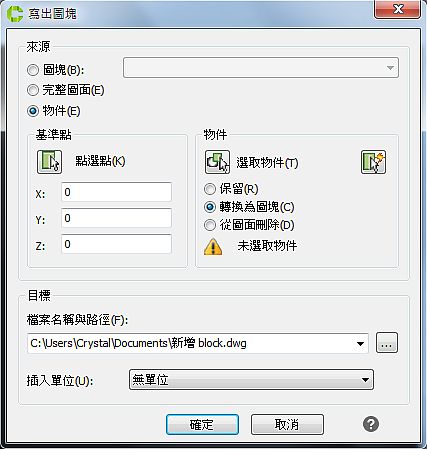

30-5 寫出圖塊(WBLOCK)命令

可將圖塊儲存成獨立的DWG檔案。
  1. 下拉選單：[工具]→[寫出圖塊]
  2. 工具列圖示：
  3. 功能區面板：[開頭]→[圖塊]→[寫出圖塊]
  4. 命令：WBLOCK
選項說明
來源
  1. 完整圖面：整格圖面寫出為圖塊。
  2. 物件：將選取的物件寫出為圖塊。
檔案名稱及路徑指定寫出圖塊儲存路徑,按下圖示，可以開啟視窗選擇路徑。
插入單位指定圖塊插入時的單位。

30-6 基準點命令

(按分享好友後顯示精彩內容...)
當您使用寫出圖塊(WBLOCK)建立圖塊時，所有建立的圖塊基準點都是原點(0,0,0)。
使用基準點(BASE)命令，可以重新指定圖塊的插入基準點。
  1. 下拉選單：[繪製]→[圖塊]→[基準點]
  2. 工具列圖示：
  3. 功能選項板：[開頭]→[圖塊]→[基準點]
  4. 命令：BASE
命令: _BASE
插入此圖面的基準點 <0.000000,0.000000,0.000000>: P1

30-7 插入圖塊(INSERT)

(按分享好友後顯示精彩內容...)
插入圖塊(INSERT)命令，可將已定義圖塊插入圖面中。
  1. 下拉選單：[插入]→[圖塊]
  2. 工具列圖示：
  3. 功能選項板：[開頭]→[圖塊]→[插入圖塊]
  4. 命令 : INSERT
選項說明
名稱可輸入圖塊名稱，或是從下拉選單中選取。
瀏覽開啟外部DWG檔案。
插入點可自行輸入X，Y，Z座標值或是從螢幕上指定。
比例可自行輸入X，Y，Z比例值或是從螢幕上指定。
旋轉指定圖塊旋轉角度。
圖塊單位顯示圖塊單位，以及圖塊單位與圖面單位的比例係數。
分解以分解後的元素型態插入。

30-8 現地編輯外部參考(REFEDIT)

(按分享好友後顯示精彩內容...)
直接點擊2次圖塊或外部參考，即可現地編輯插入的外部參考及圖塊，不用進入圖塊編輯器。
  1. 下拉選單：[工具]→[現地編輯圖塊或外部參考]
  2. 工具列圖示：
  3. 功能選項板：[插入]→[參考]→[現地編輯外部參考]
  4. 命令：REFEDIT

現地編輯外部參考

  1. 執行編輯外部參考(REFEDIT)命令。
  2. 選取外部參考或圖塊物件(或是直接點擊2次圖塊或外部參考物件)。
  3. 出現以下視窗後，選取要編輯的物件，按下[確定(OK)]。

  4. 被選取物件會呈現分解元素狀態以便編輯，功能選項板也會出現參考編輯的相關工具。


  5. 編輯完畢後，按下[儲存變更]即可。
