32-1 關於外部參考

外部參考式將外部圖檔插入圖面當中，但不是將圖檔複製貼上至圖面，這樣會增加圖檔的容量，外部參考只是將圖檔路徑插入圖面及顯示。
當我們繪圖時，若使用外部參考可以節省很多時間，例如重複性的圖框，可以用外部參考，不僅節省時間，而且可以保證每一張插入外部參考的圖檔物件都一致。

外部參考的特性

1、插入外部參考的圖檔，只包含外部圖檔的路徑。
2、插入外部參考的圖檔容量，不會增加。
3、若外部參考圖檔有變動，則開啟插入外部參考的圖檔時會自動更新顯示。
4、外部參考物件有自己的性質，包含圖層，顏色，線型，文字型式…等。
5、如果外部參考變成圖塊，則圖檔就會包含外部參考物件。
6、繪圖時，無法用外部參考物件鎖點。
7、外部參考可以出圖印出。
8、可以修剪外部參考。

32-2 外部參考管理員

外部參考（XREF）命令用來開啟外部參考管理員，以便管理圖面中的外部參考物件。
您可以插入DWG，DWF，DWFX及DGN等格式的檔案。
在外部參考管理員中，可以開啟DWG，DWF及DWFX等格式的檔案。

1、下拉選單 ： [插入]→[外部參考管理員]
2、工具列圖示：
3、功能區面板：[插入]→[參考]→[外部參考管理員]
4、命令 ： XREF

32-3 貼附外部參考

使用外部參考管理員的［貼附］功能，插入外部參考檔案。

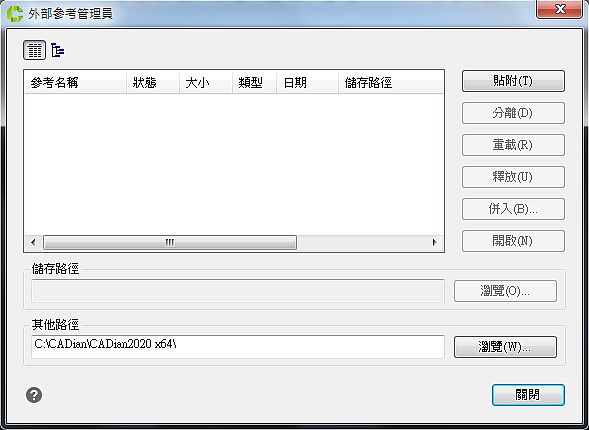

按下［貼附］後，出現以下視窗。
選擇欲插入的檔案後按下［開啟舊檔］，出現以下視窗後，按下[確定]，即可在繪圖區指定插入位置點。
插入檔案後，即可在外部參考管理員中，看到及管理已插入的外部參考。

在命令列中指定插入點及比例等數值

命令： _XREF
請指定插入點
或 ［基準點（B）／比例（S）／X／Y／Z／旋轉（R）］： 0,0
請輸入X比例係數，指定相對角點， 或 ［角點（C）／XYZ］ ＜1＞ ： （Enter）
請輸入Y比例係數 ＜使用X比例係數 （1）＞： （Enter）
請指定旋轉角度 ＜0.0＞： 0

32-4 外部參考圖層

當插入外部參考檔案後，圖層管理員中有以下幾點區分 ：

1、外部參考圖層命名方式 ： 檔名 圖層名稱。
2、您可以開關外部參考圖層。
3、您不可以新建外部參考圖層。
4、外部參考圖層0，為插入外部參考圖檔的圖層0控制。
