9-1 基本繪圖工具圖示

現在開始，您將要學習LINE(線)、ERASE(清除)、UNDO(復原)， 及REDO(重做)等最常用的一些命令，同時，座標系統以及如何設定物件的顯示比例，這些都是CAD設計中最基本的命令。

9-2 線段(LINE)

線段是連結兩點之間的一段距離。如下圖，有兩條互相垂直的線段，也有連續曲折的線段。線段是CAD繪圖中最常用的物件。
精確定義線段端點的方式如下：
  1. 使用絕對座標或相對座標，輸入端點座標值
  2. 使用物件鎖點，以其他物件上的點做為端點
  3. 打開格點並鎖點
線段還具有顏色，線型以及線粗等性質，以及起點，終點及中間點等元素。

9-3 執行線段命令

使用LINE命令可以建立帶有起點及終點的線段，同時，您也可以繪製連續的線段。
  1. 下拉選單：[繪製]→[線]
  2. 工具列圖示：
  3. 功能區面板：[首頁]→[繪製]→[線]
  4. 命令：LINE

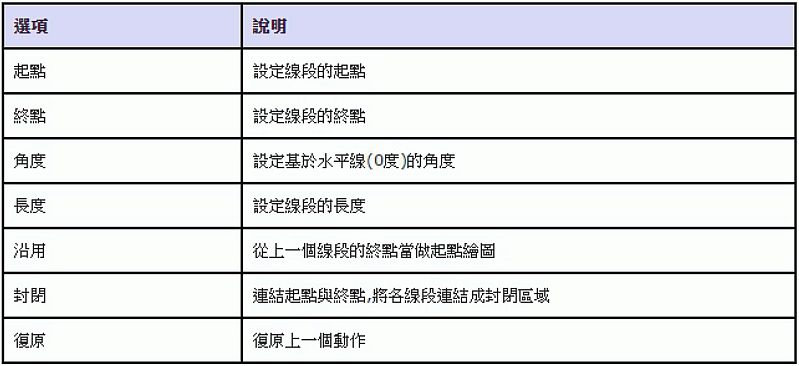

線段(LINE)命令選項

繪製正交線段

用手繪製絕對垂直或是水平的線段，幾乎是不可能的，使用繪圖輔助工具是比較好的方式。
舉例來說，可以打開狀態列中的[正交]模式(或按下F8功能鍵)來繪製垂直或平行的線段。

9-4 刪除命令(DELETE或ERASE)

使用刪除命令可以清除無用的物件。
  1. 下拉選單 : [修改]→[刪除]
  2. 工具列圖示 :
  3. 功能區面板 : [修改]→[刪除]
  4. 命令 : ERASE (或 DELETE按鍵)
點選預刪除的物件，直接按下DELETE按鍵即可。

9-5 復原(UNDO)與重做(REDO)命令

CADian 會一直追蹤與記憶使用過的命令。如果您做錯了您可以使用 UNDO命令回到上一個動作。
如果使用者不小心按到[復原](UNDO)，若要回復可以使用[重做]( REDO)命令。若還在[復原](UNDO)命令中，可以使用 U 選項，也有同樣效果。
除非已經執行過[復原]命令作用中，否則[重做](REDO)無法使用。

9-6 復原命令(UNDO)

復原(UNDO)命令用來回復上一個動作。
  1. 下拉選單 : [編輯]→[復原]
  2. 工具列圖示 :
  3. 命令 : UNDO
執行[復原](UNDO)命令
在命令列中輸入[UNDO]，命令選項的說明如下 :

9-7 命令中的復原選項

大多數的命令都具有[復原]的選項。 當使用者發現錯誤時，可以直接取消動作。
舉例來說，如下圖當使用者要畫線或聚合線時，命令中具有[復原]的選項，每執行一次[復原]將會回復一個動作。

9-8 重做(REDO)命令

重做 [REDO]命令，能夠重做經過復原[UNDO]命令回復的動作，除非復原[UNDO]命令正在執行中，否則重做指令無法使用。
  1. 下拉選單 :[編輯]→[重做]
  2. 工具列圖示 :
  3. 命令 : REDO 或 MREDO
