12-1 關於圖紙
對於機械製圖圖紙尺寸,我們使用2種工業標準KS B 0001 及 KS A 0106。
根據此標準,使用A0、 A1、 A2、 A3、 A4 等圖紙並繪製邊界,中心標記及標題區塊。
- 邊界線 - 標示清楚可繪圖區域,目的是為了不要超出圖紙尺寸,一般以0.5mm的連續線表示。
- 中心標記 - 讓多張圖紙可以快速對齊。
- 標題圖塊 - 一般是置放於圖紙的右下角,用於記錄案名,案號,比例,製作者,製作日期等等的資訊。
12-2 圖紙尺寸

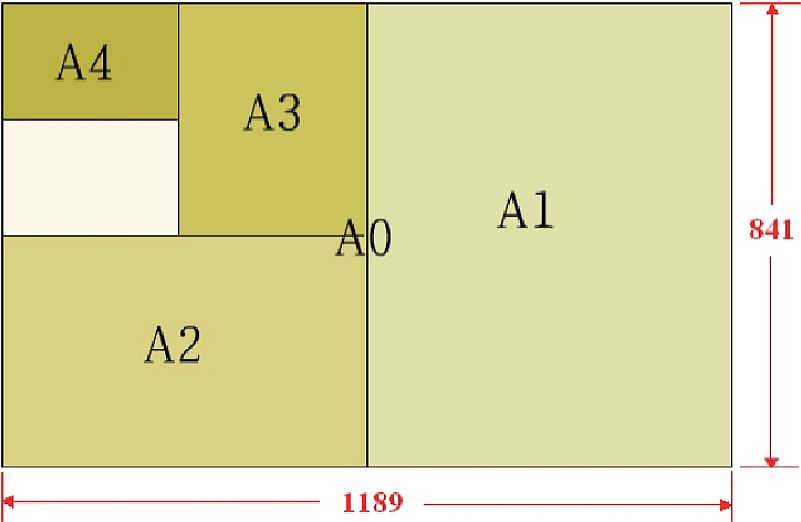

常用的圖紙尺寸與對照圖如下 :
名稱 | 尺寸(mm) |
A0 | 841 x 1189 |
A1 | 594 x 841 |
A2 | 420 x 594 |
A3 | 297 x 420 |
A4 | 210 x 297 |
