13-1 關於投影
投影是一種將3D物體以平面方式顯示的方法，藉由光源，物件的表面呈一直線投影在平面上，物件的陰影在平面上以2D方式顯現。這光源稱作"投影線"而平面稱作"投影平面"，而投影在平面上的陰影稱"投影視景"。
不同立足點，方向以及3D物件的尺寸與輪廓的投影，可以在平面上以2D方式表示。

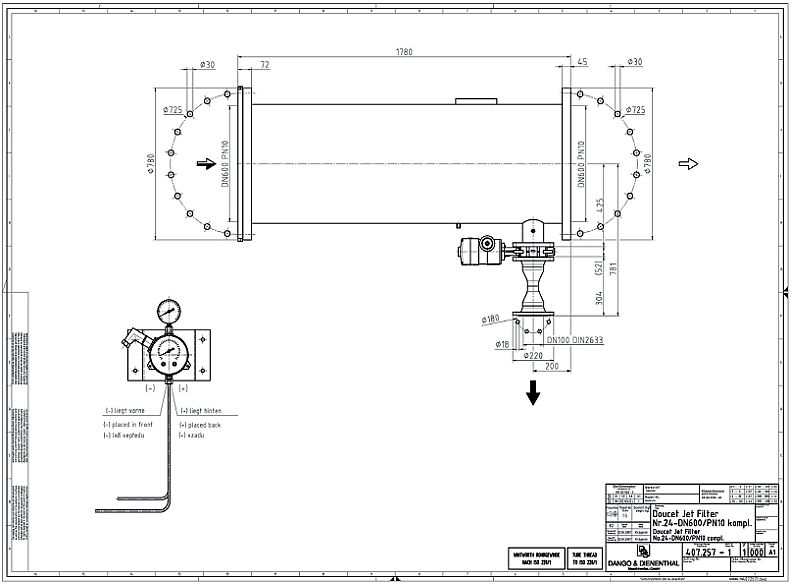

正投影可以精確的表現物件，大多數製圖，都會以三點透視的正投影繪製。
第一角度投影以及第三角度投影大多應用在機械製圖上，不過近年來，大多數的製圖會使用第三角度投影。
透視投影也普遍應用於建築業，斜角投影大多用於圖表或是型錄。
無論如何，3點透視和單點透視方向相反，所以比較容易比較每一個面。

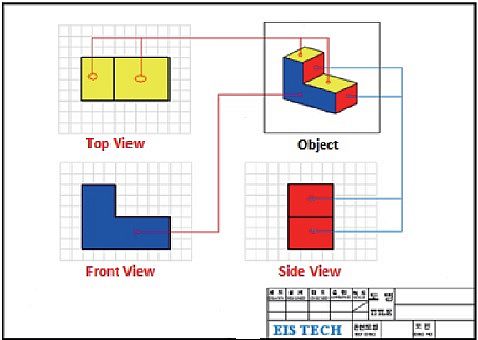

投影是想像如果物件是透明的，可以在平面上，表現物件每一個正面投射面的方式。
13-2 關於透視
單點透視
觀看3D物件時，使用相交於單一點的投影線來繪製物件。透視投影中，較遠的距離看起來會比實際上來的短一點，通常應用於建築業。
正投影
所有的投影線，都是平行正交於投影平面。
斜角透視
以平行的投影線投影物件，以消除透視的景深現象(前方尺寸較後方尺寸更大)。在圖面中考慮實際的距離長度，所有投影線會以一個固定的角度投影在平面上。
13-3 關於比例
物件在繪圖上與實際上的尺寸比率，稱作比例，在繪圖上，比例是很重要的。精確度決定了製圖的品質，設計者可依適當的比例繪製，依據工業標準應該使用1：1的比例，或其他較大或較小的比例值。
| 類型 | 說明 | 標準比例 |
|---|---|---|
| 較小比例 | 比物件小 | 1:2, 1:5, 1:10, 1:20, 1:50, 1:100, 1:200 |
| 全尺寸比例 | 與物件相同 | 1:1 |
| 較大比例 | 比物件大 | 2:1, 5:1, 10:1, 20:1, 50:1 |
使用比例是為了在有限的圖紙範圍內呈現物件，物件必須放大或是縮小以便符合圖紙大小。
