14-1 目的與意義

Continuous, Dashed, Chain 以及Chain Double-Dashed 都是繪圖上常用到的線型。
線型是一些線段固定比例的組合。
我們不需要使用到很粗的線，但希望保持一定的線粗與比例，使圖面整潔美觀。
對一般機械製圖而言，可見線段線粗 0.25mm為細、0.5mm為粗。

線型的優先順序

如果有超過一種以上的線段重疊，就要參考以下的優先順序：

1. 可見線段
2. 隱藏線
3. 切平面線
4. 中心線
5. 重力線
6. 標註線

文字與符號比線段更為優先，所以應該斷開線段先插入文字與符號。

線型與說明

線型與線粗

名稱	線型	線粗(mm)	說明
可見線		0.5~0.7	表示物件外部輪廓
隱藏線		0.5~0.7	表示物件隱藏的邊緣
中心線		0.5~0.7	表示物件的中心
虛線		0.5~0.7	表示物件虛擬的部分
延伸線		0.5~0.7	使用於標註線,如物件斷面,引線及剖面線

線型與功能

類型		線型	功能說明
Continuous Line	粗		可見線
	細		標註線,引線
			剖面線
			斷面線
Dashed Line	粗		隱藏線
	細
Chain Line	粗		中心線
Chain Double-Dashed Line	粗		虛線

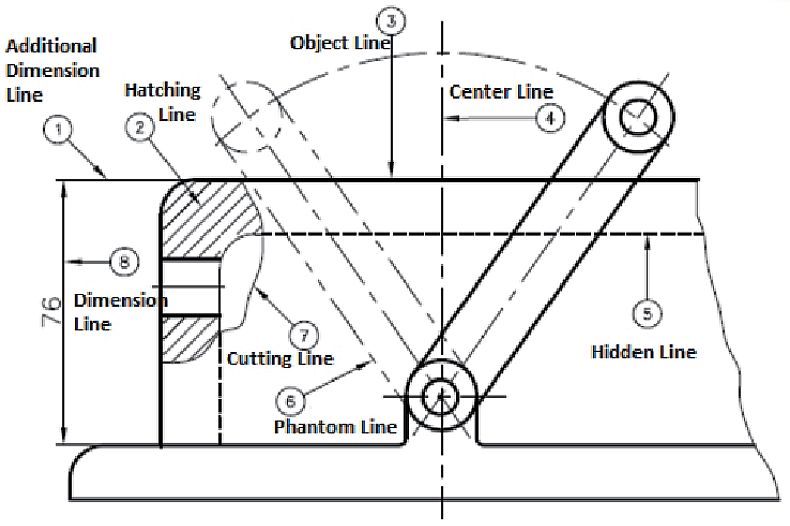

各類線型具體應用
