15-1 繪圖程序
所有繪圖都會遵循以下4個步驟:
步驟 | 時間百分比 | 說明 |
設定圖面 | 5% | 如圖紙尺寸,比例,單位,圖層等 |
繪圖 | 40% | 視景安排,繪製物件 |
修改與標示 | 50% | 標註,註解與剖面線等 |
檢核 | 5% | 檢查與修正錯誤 |

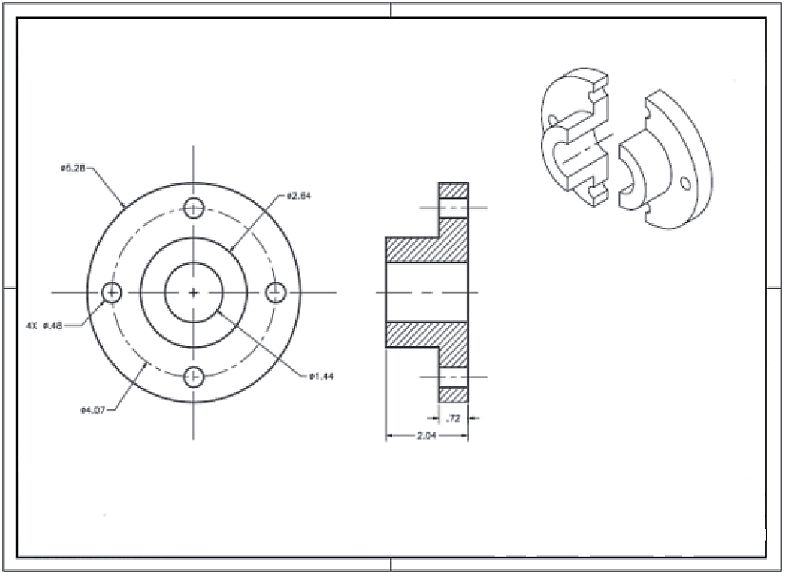

CAD繪圖步驟順序如下:
1、選擇要繪製的物件
2、設定圖紙
- 基於單位與比例、設定圖紙尺寸與範圍
- 繪製圖框與中心標記
- 設定圖層、顏色與線型
- 設定文字型式與標註型式
3、設定視埠、繪製基準線與中心線
4、繪製物件可見線
5、插入剖面線、註解與標註
6、繪製標題區塊以及零件區塊
7、檢查圖面
15-2 繪圖規則
在CADian中的無限空間中、物件都是全尺寸比例(1:1)。
在機械製圖中,繪製時必須套用線型,但不必套用線粗。
預設繪製物件的線粗是0.25mm。
套用線粗是在最後階段出圖時,依照不同的線粗、顏色以及圖層出圖。
