23-1 關於圖層

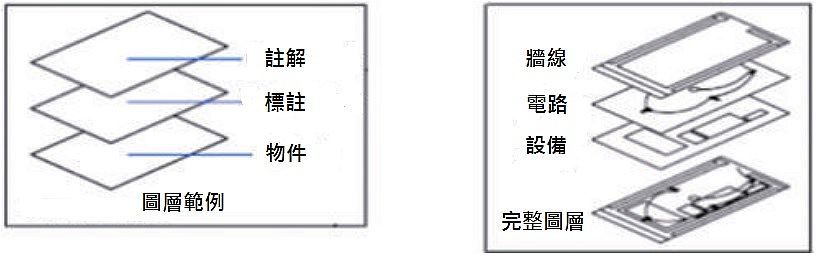

在透明的畫布上繪製不同物件,然後一層一層透明畫布套疊在一起為完整的圖面,這透明畫布的觀念就叫作圖層。
在CAD繪圖中,通常將圖框,文字,標註及其他物件分開繪製在不同圖層讓使用者繪製時,可以暫時關閉不須顯示的圖層,以簡化畫面上的物件。
圖層是CAD非常中要的工具,您可以利用圖層設定顏色,線型,線粗等,使用圖層(LAYER)命令新增或移除圖層,以及開啟或關閉圖層的屬性,如:冷凍/解凍,鎖住/解鎖,出圖型式等。

23-2 圖層命令

圖層(LAYER)命令用於管理圖層及圖層性質。

1、下拉選單 :[格式]→[瀏覽圖層]
2、工具列圖示 :
3、功能選項板 :[開頭]→[圖層]
4、命令 :LAYER

圖層命令列模式

命令:-layer
目前的圖層: "0"
請輸入選項
[列示(?)/建立(M)/設定(S)/新建(N)/更名(R)/打開(ON)/關閉(OFF)/顏色(C)/線型(L)/線粗(LW)/材料(MAT)
/出圖(P)/凍結(F)/解凍(T)/鎖住(LO)/解鎖(U)/說明(D)
/調和(E)]:

選項說明
列示(?)列示圖層性質,如:名稱,顏色,線型...等
建立(M)建立並設定新圖層為目前使用的圖層
設定(S)設定目前使用的圖層
新建(N)建立新圖層
更名(R)修改圖層名稱
打開(ON)打開圖層
關閉(OFF)關閉圖層
顏色(C)修改圖層顏色
線型(L)修改圖層線型
線粗(LW)修改圖層線粗
材料(MAT)新增圖層材料
出圖(P)設定可出圖的圖層(凍結與關閉的圖層無法出圖)
凍結(F)凍結圖層
解凍(T)解凍圖層
鎖住(LO)鎖住圖層
解鎖(U)解鎖圖層
說明(D)設定圖層說明
調和(E)校正圖層性質

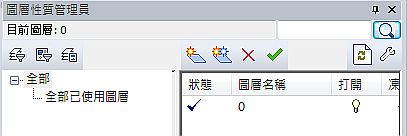

圖示選項說明
圖層篩選性質顯示圖層篩選性質對話窗
圖層群組篩選新增圖層群組
圖層狀態管理員顯示圖層狀態管理員對話窗
新增圖層新增圖層
新增凍結圖層新增並凍結該圖層
刪除刪除選取圖層
設為目前的將選取圖層設為目前使用圖層
重新整理重新顯示圖層性質與狀態
設定顯示圖層設定對話窗

23-3 圖層狀態控制

我們使用圖層的重要理由,就是可以借由圖層控制物件的顯示,以及管理圖層上的物件。

圖示選項說明
打開打開並顯示圖層物件
關閉關閉顯示圖層物件
解凍解凍圖層
凍結凍結圖層不顯示物件
解鎖解鎖圖層
鎖住被鎖住圖層上的物件,無法選取與編輯

23-4 新建與命名圖層

1、在下拉選單中,選擇 [格式]→[圖層]

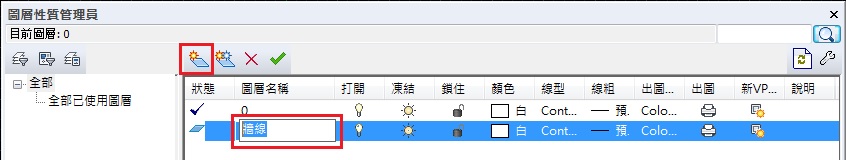

2、出現以上視窗後,點擊[建立新圖層]圖示
3、輸入圖層名稱(如:牆線),預設是"圖層一","圖層二"….依此類推

23-5 設定圖層顏色

在顏色選取視窗中,您可以選取255種顏色,一旦指定圖層顏色,在此圖層繪製的物件都會套用該顏色值。這就是所謂的"BYLAYER"設定值。
1、在[牆線]圖層中的顏色性質部份,點選
2、出現以下顏色選取視窗後,選擇紅色,並按下[確定]即可

23-6 設定圖層線型

(按分享好友後顯示精彩內容...)

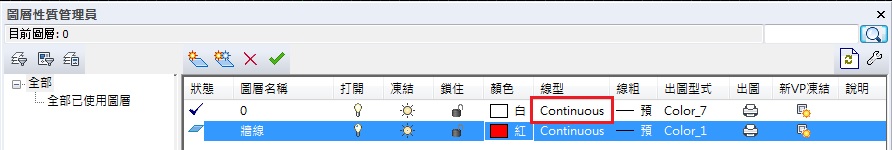

1、在[牆線]圖層的線型部分,點擊[Continuous]。
2、出現以下視窗後,點擊[Load...],尋找適合的線型。
3、 在線型視窗中,選擇[CENTER2]線型並按下[確定]即可。

23-7 設為目前使用的圖層

(按分享好友後顯示精彩內容...)
繪圖時,所有物件會畫在[目前使用的圖層]。

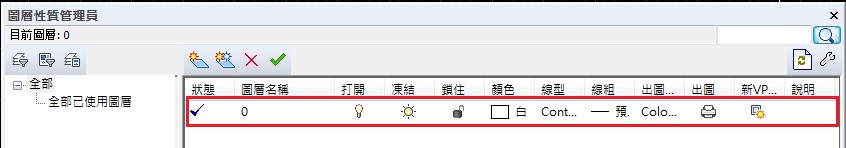

一般而言,目前使用的符號已經在圖層[牆線],圖層[0]會是預設目前使用的圖層,請參考圖層[0]目前使用的符號

若要將[牆線]圖層設為目前使用圖層,設定方法如下 :
1、點擊[牆線]圖層
2、點擊圖示,目前使用的符號已經在圖層[牆線]
3、之後,繪製的物件會位於圖層[牆線]之上,並套用圖層[牆線]的性質。

23-8 開關、凍結、鎖住圖層及設定線粗

(按分享好友後顯示精彩內容...)

打開/關閉圖層

設定是否顯示圖層上的物件。
當您使用多個圖層繪製時,只需打開必要的圖層,可以簡化畫面。
1、當圖示為 時,為打開狀態,圖層物件將會顯示。
2、當圖示為 時,為關閉狀態,圖層物件將不會顯示。
3、點擊圖示可以切換打開及關閉的狀態。
4、關閉的圖層,其上的物件不會顯示也不能列印。

凍結/解凍圖層

凍結圖層的物件不會顯示,執行命令時也會忽略凍結圖層的物件,所以,為了加快命令的執行速度,如:ZOOM,PAN,REGEN等, 您可以先凍結不必要的圖層。

1、當圖示為 時,為解凍狀態。
2、當圖示為 時,為關閉狀態。
3、點擊圖示可以切換狀態。
4、凍結的圖層,其上的物件不會顯示也不能列印。

鎖住/解鎖圖層

鎖住圖層的物件還是可以顯示,但是無法選取與編輯, 為了避免物件不小心被選取編輯或移動,您可以暫時鎖住圖層。

1、當圖示為 時,為解鎖狀態。
2、當圖示為 時,為鎖住狀態。

設定圖層線粗

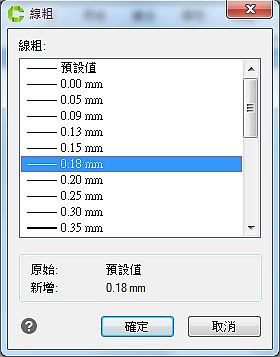

1、在[圖層管理員]中,點擊圖層[線粗]欄位,出現線粗選取視窗如下
2、選擇適合的線粗值,按下[確定]即可

23-9 刪除圖層

(按分享好友後顯示精彩內容...)
在圖層性質管理員中,點選預刪除的圖層,按下圖示

若圖層有符合下圖條件者,將無法刪除。

23-10 圖層工具

(按分享好友後顯示精彩內容...)
實務操作上,很多時候您並不知道物件位於哪個圖層上,若要控制圖層,您必須先點選物件,再從性質列中找到該物件所在圖層,以免關錯圖層。
CADian提供許多方便控制圖層的工具,可以省下查詢物件所在圖層的時間,舉例來說,您若要關閉某個物件所在圖層,只要使用CADian提供的圖層工具,在圖面點選該物件,即可關閉該物件所在圖層。

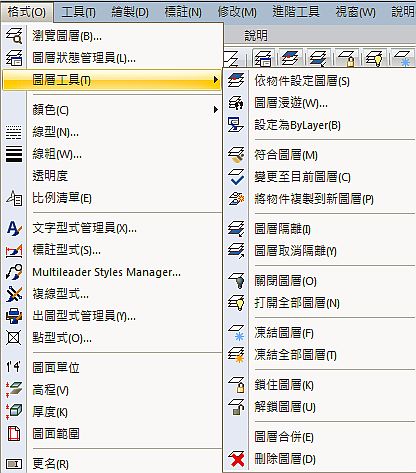

1、下拉選單中,點選[格式]→[圖層工具]
2、工具列[圖層工具]
