CADian圖塊屬性

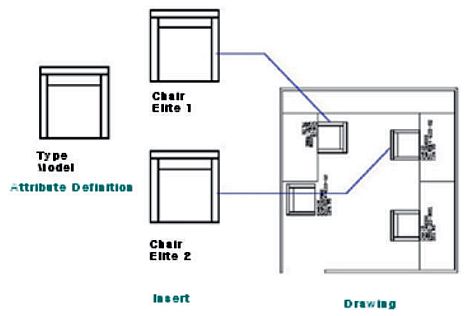

31-1 關於屬性

圖塊不只是圖形而已，它還可以包含文字資料，稱之為＂屬性＂。

若要使用屬性，首先要定義屬性，屬性性質包含標籤，提示，數值，文字格式，文字位置，以及其他選項（如：不可見，固定，確認及預置等）
如果您將屬性定義在圖塊上，之後，您在插入該圖塊時，系統會提示您輸入數值，每個圖塊可以有不同的屬性值。
您可以點擊屬性標籤，或是使用性質列，編輯屬性值。

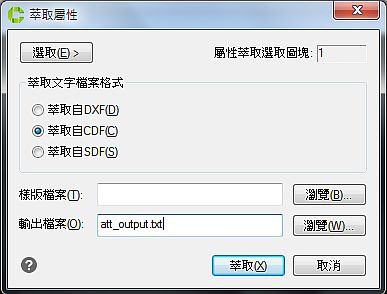

屬性値的用途很廣，在完成圖面後，您可以萃取屬性値製做成表格或是其他的應用。
每個圖塊可以有多個屬性値，並以屬性標籤區分，您也可以隱藏屬性不顯示也不出圖。

31-2 定義屬性(ATTDEF)

定義屬性（ATTDEF）命令用來定義屬性。

1、下拉選單：[繪製]→[圖塊]→[定義屬性]
2、工具列圖示：

3、功能區面板：[插入]→[圖塊定義]→[定義屬性]
4、命令：ATTDEF

選項	說明
模式
不可見	隱藏屬性
固定	輸入固定屬性値
確認	提示確認屬性質是否正確
預置	預設屬性値
鎖住位置	鎖住屬性位置
複線	允許使用複線文字
屬性
標籤	輸入屬性標籤名稱
提示	輸入提示文字
預設	預設屬性値
插入點
在螢幕上指定	關閉視窗,在繪圖區指定
X,Y,Z	輸入座標值(X,Y,Z)
文字設定
對正	文字對齊方式
文字型式	指定要套用的文字型式
註解	標示屬性文字式可註解的
文字高度	設定文字高度
旋轉	設定文字旋轉角度
邊界寬度	設定文字邊界間隙寬度

31-3 顯示屬性命令(ATTDISP)

顯示屬性命令，控制屬性的顯示。

1、工具列圖示：

2、功能區面板：[插入]→[圖塊定義]→[顯示屬性]
3、命令：ATTDISP

選項	說明
打開(ON)	強制顯示屬性值
關閉(OFF	強制隱藏屬性値

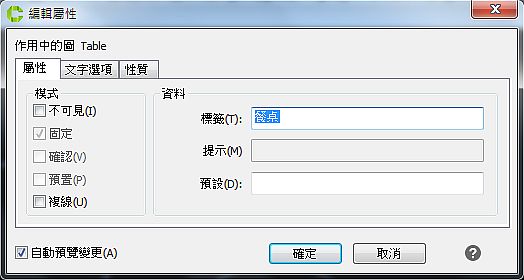

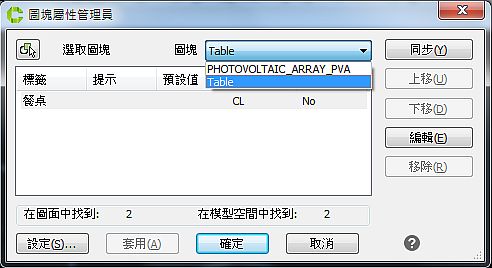

31-4 編輯屬性(DDATTE)

(按

分享好友後顯示精彩內容...)

編輯屬性有3種方式可以使用：
1．編輯屬性（DDATTE）命令，是視窗編輯器的模式。
1、工具列圖示：

2、功能區面板：[插入]→[圖塊]→[編輯屬性]
2．屬性編輯（ATTEDIT）命令，是命令列的編輯模式。

命令：－attedit
要一次編輯一個屬性嗎？（Enter）
請輸入要編輯屬性的圖塊＜＊＞：（Enter）
編輯下列名稱的屬性＜＊＞：（Enter）
編輯下列文字的屬性＜＊＞：（Enter）
請選擇具有屬性的圖塊：（選取圖塊並按下Enter）
設定中的物件：1
請選擇具有屬性的圖塊：（Enter）
1 個屬性已選取
位置（P）／角度（A）／文字（T）／型式（S）／顏色（C）／高度（H）／圖層（L）／下一個（N）／前一個（R）／結束（Q）／<下一個（N）＞：

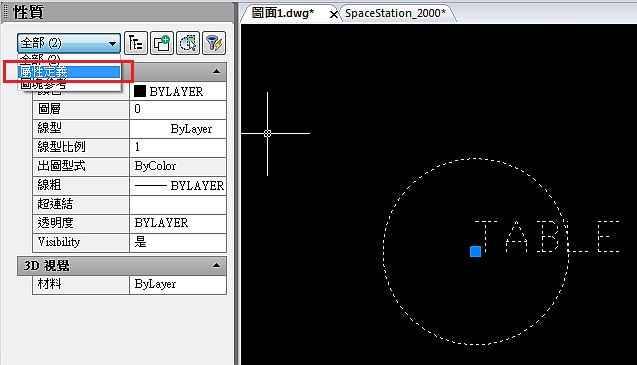

3．性質列編輯屬性
1、選取一個帶有屬性的圖塊。
2、選取的物件內容中，選擇[屬性定義]。
