36-1 高程

設定物件高度與厚度.

先指定一個厚度

1、下拉選單 : [格式]→[高程]
2、工具列圖示 :
3、命令 : ELEV

命令: ELEV
新增目前高程 <0.000000>: (Enter)
新增目前厚度 <0.000000>: 20

之後繪製的物件就會具有厚度(如下)

36-2 厚度

設定物件厚度。

先指定一個厚度

1、下拉選單 : [格式]→[厚度]
2、工具列圖示:
3、命令 : THICKNESS

命令: THICKNESS
請輸入 THICKNESS 的新數值 <0.000000>: 20

36-3 3D視景

繪製3D物件時,第一件事要能夠切換平面與3D視景檢視物件。

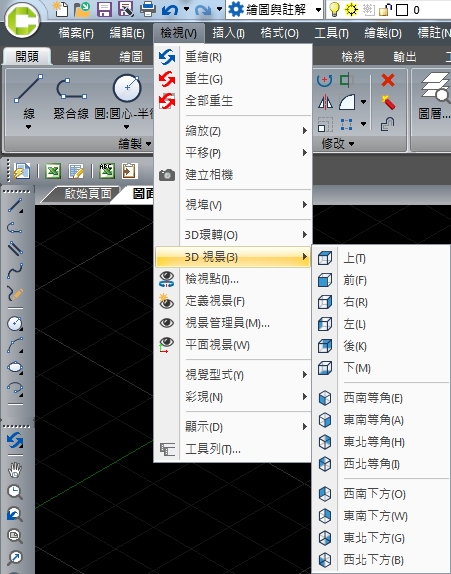

1、下拉選單:[檢視]→[3D視景]


其中,上下左右前後都是平面視景,其他如東南等角...等等,皆為3D視景。

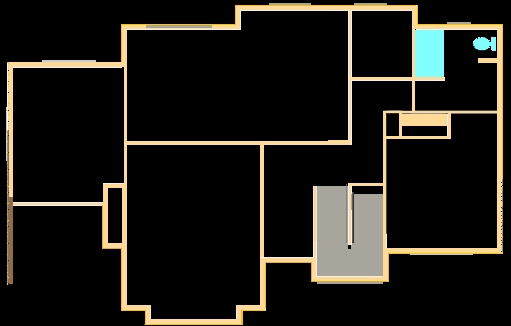

上視景

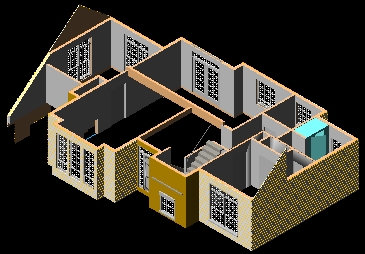

東南等角視景

36-4 具名視景

具名視景可以想像成先拍下很多照片後,在配置出圖時,可以叫出具名視景排版出圖。

1、下拉選單:[檢視]→[視景管理員]
2、工具列圖示:
3、命令 : VIEW

將會出現以下視窗

按下[新增],會出現預設名稱[新視景n](n為流水編號),您可以變更名稱。(如:Test)
按下[編輯邊界]可以重新選取視景(物件)。
