41-1 貼附影像

將3D實體上的面,移動到指定的距離。

1、下拉選單 : [插入]→[影像]→[貼附影像]
2、工具列圖示 :
3、命令 : IMAGEATTACH

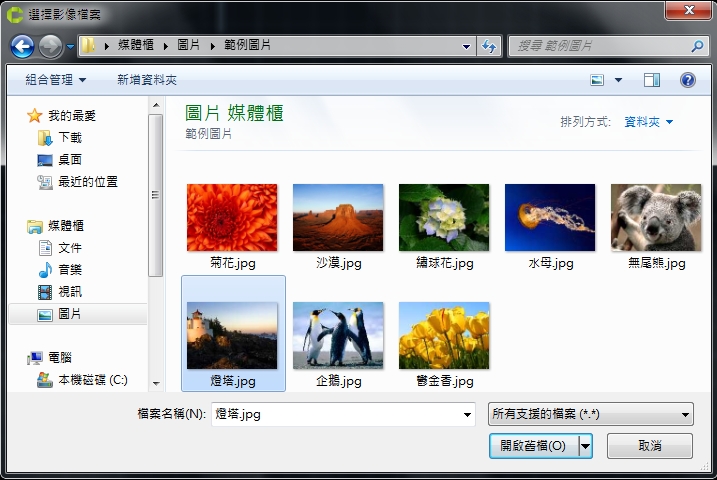

出現以下檔案選取視窗,選取圖片後,按下[開啟舊檔]

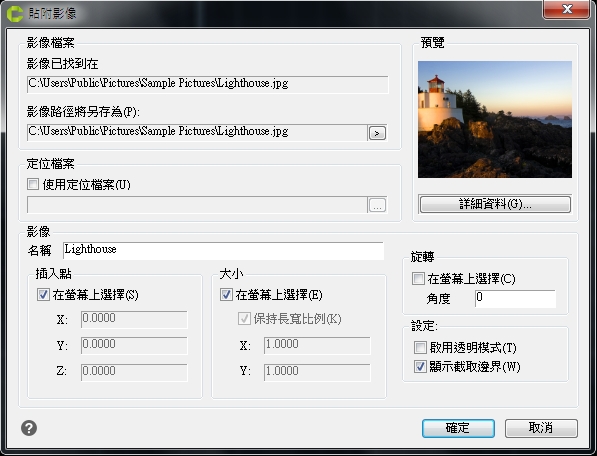

調整影像後,按下[確定]

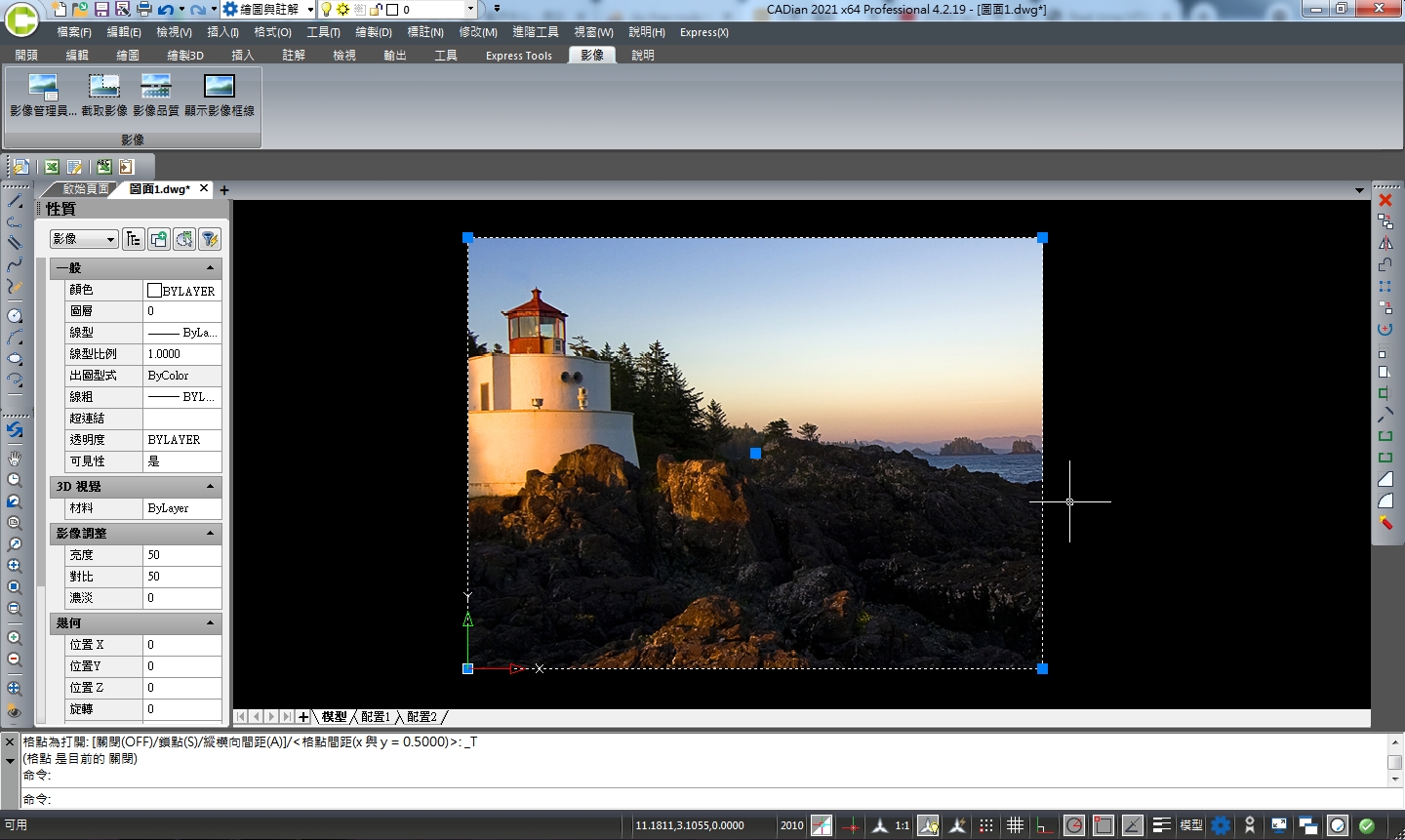

指定置放點與比例後,完成新增影像

41-2 調整影像(影像管理員)

調整影像設定值。

1、下拉選單 : [插入]→[影像]→[影像管理員]
2、工具列圖示 :
3、命令 : IMAGE

出現以下視窗後,選取要調整的圖片,調整相關設定值
調整後的結果,可以馬上預覽,確認結果後按下[確定]

41-3 貼附影像

截取部分影像。

1、下拉選單 : [插入]→[影像]→[截取影像]
2、工具列圖示 :
3、命令 : IMAGECLIP

命令: _IMAGECLIP
選取要裁切的影像: (選取影像)
[打開(O)/刪除(D)/新增(N)] <新增(N)>: n
[選取聚合線(S)/多邊形(P)/矩形(R)/Invert clip] <矩形(R)>: r
請指定第一角點: (第1點)
請指定對角點: (第2點)

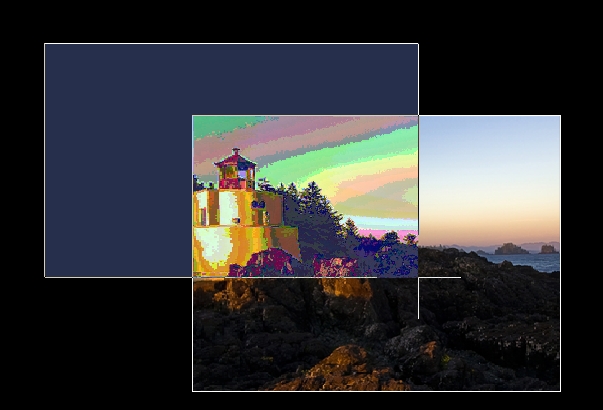

指定矩形截取範圍

完成影像截取

41-4 影像品質

設定影像顯示品質. 顯示高品質影像會耗用較多系統資源。

1、下拉選單 : [插入]→[影像]→[影像品質]
2、工具列圖示 :
3、命令 : IMAGEQUALITY

命令: _IMAGEQUALITY
請輸入影像品質設定(高品質(H)/草稿(D))/<高品質>: (Enter)

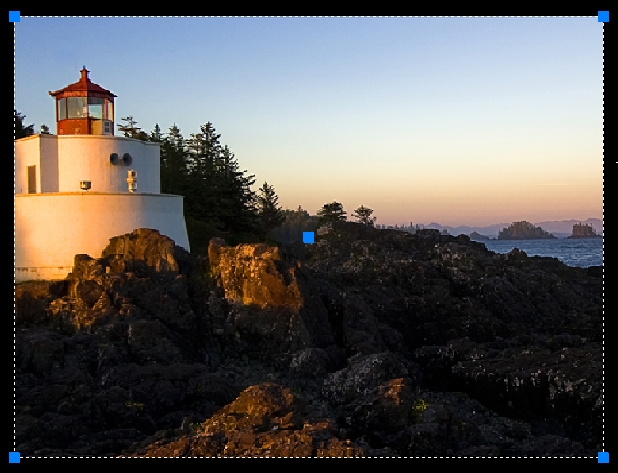

41-5 顯示影像框

設定顯示影像外框,方便直接調整影像尺寸。

1、下拉選單 : [插入]→[影像]→[顯示影像框]
2、工具列圖示 :
3、命令 : IMAGEFRAME

命令: _IMAGEFRAME
請輸入 IMAGEFRAME 的新數值 <1>: : (Enter)
(數值0為不顯示框線,數值1為顯示框線)
