42-1 彩現與完整彩現

彩現(Render)可以用擬真的方式呈現3D物件表面材質的效果。
彩現與完整彩現的差別在於 :
1、彩現 : 顯示單一預設點光源打光效果,節省系統資源。
2、完整彩現 : 顯示所有光源打光效果,讓材質顯示更逼真,但光源設置越多,越耗用系統資源,彩現速度較慢。

1、下拉選單 : [檢視]→[彩現]→[彩現]或[完整彩現]
2、工具列圖示 :
3、命令 : RENDER 或 FULLRENDER

彩現

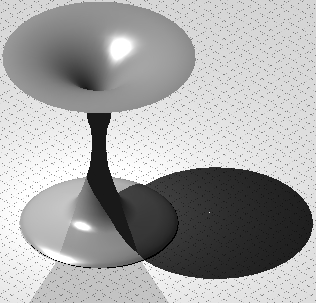

完整彩現

42-2 彩現物件平滑度

調整設定值,讓3D物件彩現時,表面能夠更平滑。

1、下拉選單 : [工具]→[選項]

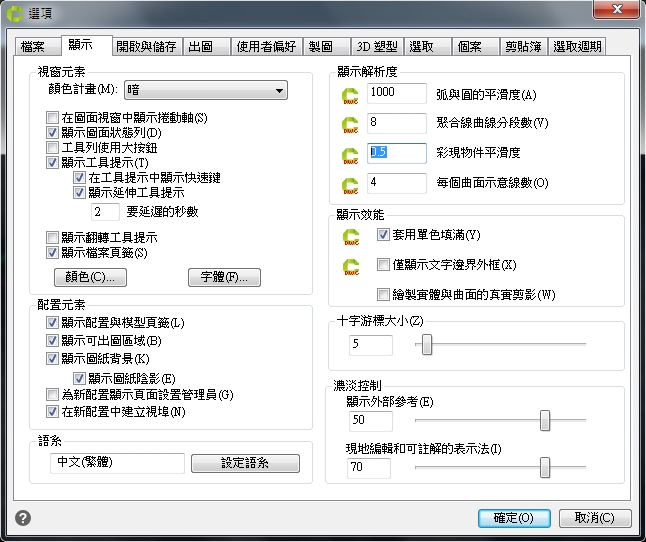

切換至[顯示]頁籤,在[顯示解析度]中,調整[彩現物件平滑度]的設定值,預設為0.5
建議可以設置為2~5左右,若設定值太高,會耗用大量系統資源計算,顯示速度會較慢。

42-3 材料

指定3D物件的材質。

1、下拉選單 : [檢視]→[彩現]→[材料]
2、工具列圖示 :
3、命令 : MATERIALS

命令: _MATERIALS
指定材料給: [選取(S)/圖層(L)/顏色(C)/瀏覽(B)] <選取(S)>: s
請選取物件: (點選物件)
1 已找到
請選取物件: (Enter)

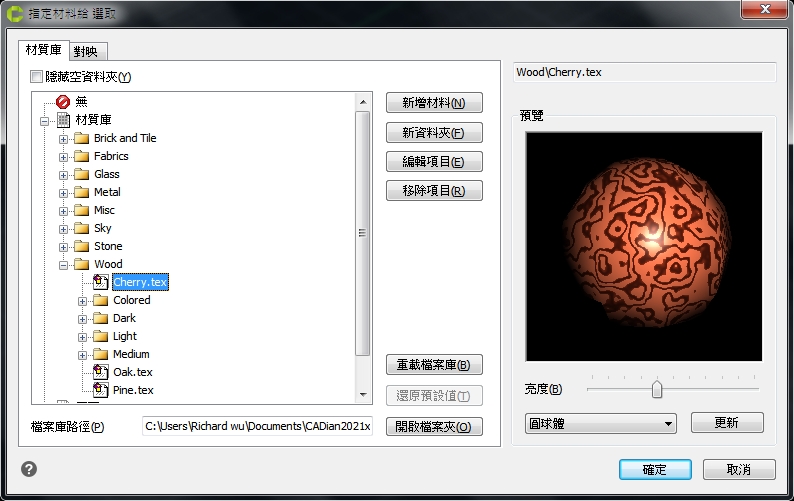

選取材質,可預覽材質效果

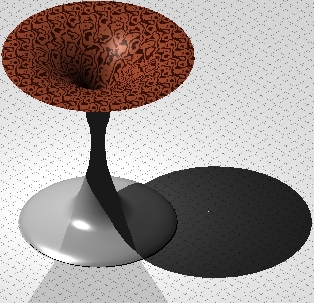

完整彩現表現材質效果

42-4 光源

指定3D物件的光源. 光源設置越多,將越耗費系統資源計算光跡追蹤效果。

1、下拉選單 : [檢視]→[彩現]→[光源]
2、工具列圖示 :
3、命令 : LIGHTING

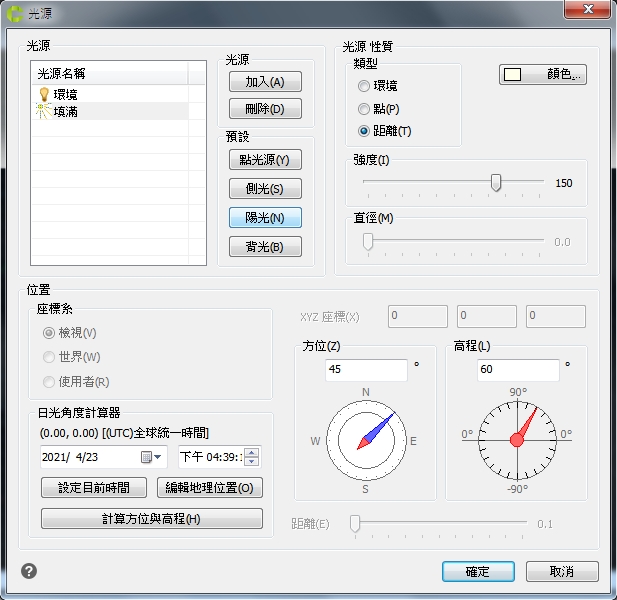

光源選取視窗

1、在[光源]區中,按下[陽光]光源
2、在[光源名稱]中,移至[填滿]
3、在[光源性質]區的[強度]中,指定強度為150
4、在[位置]區中的[方位],設定為45度,[高程]為60度不變
5、設定完畢,按下[確定]關閉視窗

完整彩現表現光源效果

42-5 彩現設定(彩現結果輸出至檔案)

將彩現結果輸出至檔案儲存。

1、下拉選單 : [檢視]→[彩現]→[彩現設定]
2、工具列圖示 :
3、命令 : SETRENDER

出現以下設定視窗後,到[一般]頁籤

1、在[輸出]部分,選擇[彩現至檔案]
2、在[檔案]部分,按下 按鈕,選擇資料夾及命名輸出檔案

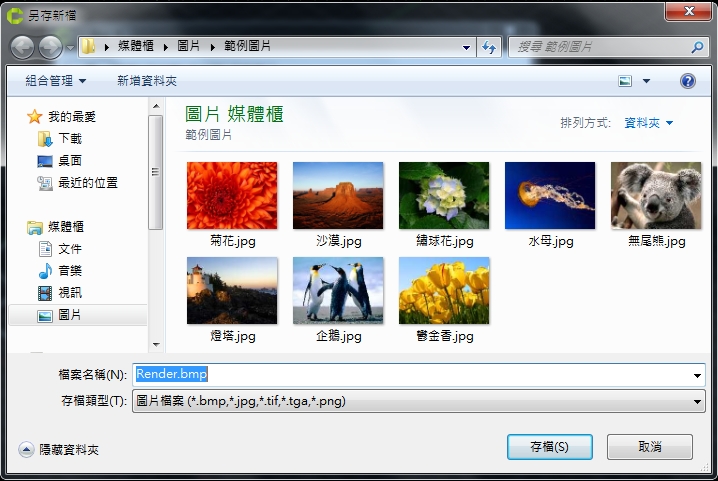

選擇輸出檔案資料夾及命名檔案後,按下[確定]

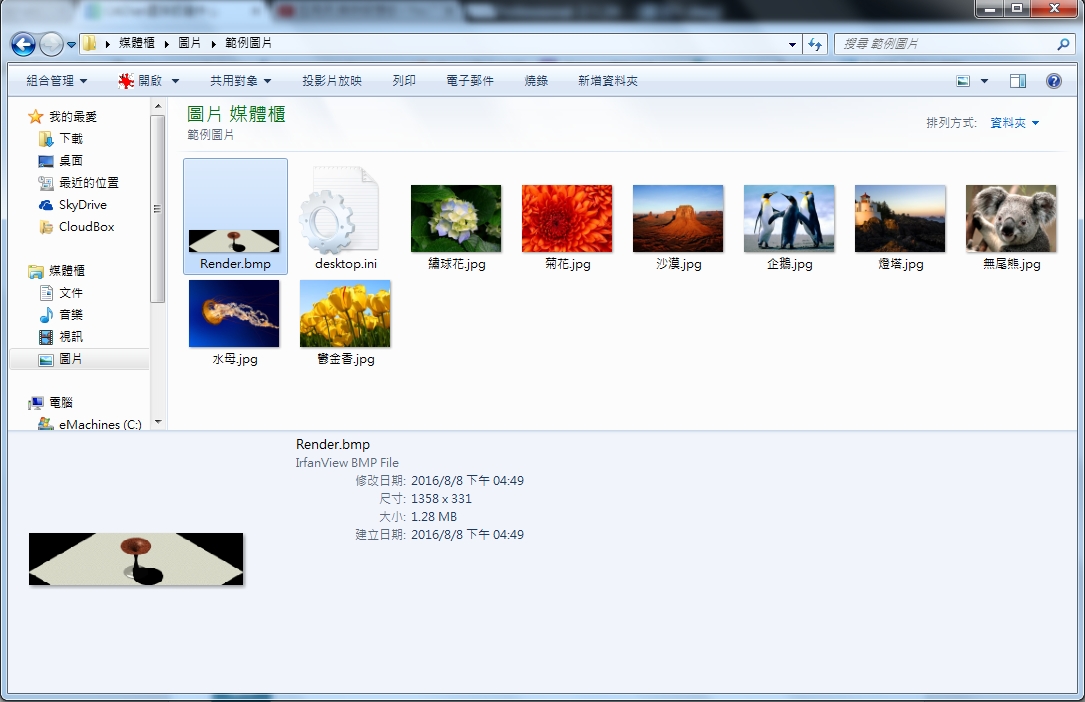

設定之後,所有的彩現動作,都會輸出至檔案Render.bmp中,而不會在螢幕上顯示

42-6 彩現設定(設定地面)

設定彩現地面效果。

1、下拉選單 : [檢視]→[彩現]→[彩現設定]
2、工具列圖示 :
3、命令 : SETRENDER

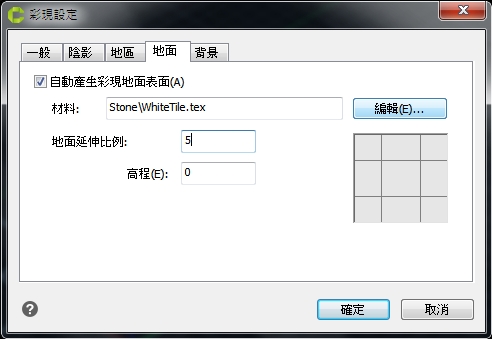

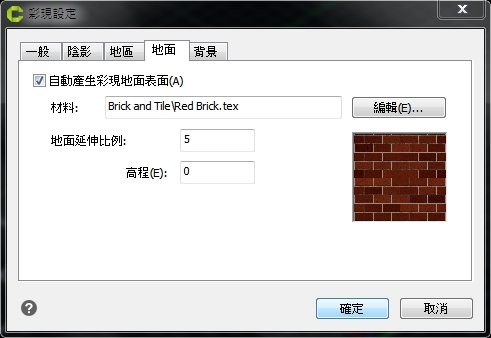

出現以下設定視窗後,到[地面]頁籤

1、在[材料]部分,按下 [編輯(E)...] 按鈕,選擇材質
2、在[地面延伸比例],設定為5

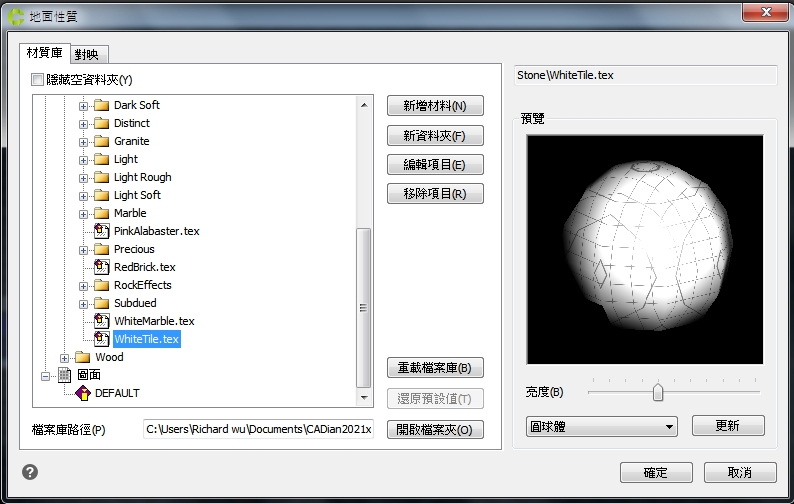

選擇材質並預覽無誤後,按下[確定]

回到彩現設定視窗再一次確認後,按下確定

完整彩現結果

42-7 彩現設定(設定地面)

設定彩現背景效果。

1、下拉選單 : [檢視]→[彩現]→[彩現設定]
2、工具列圖示 :
3、命令 : SETRENDER

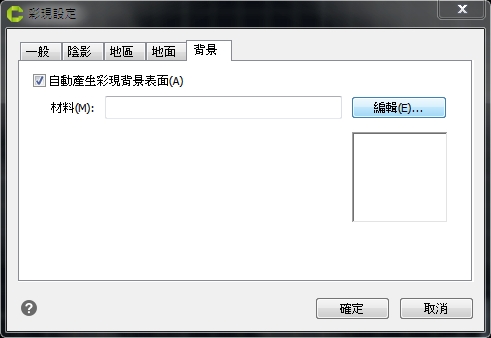

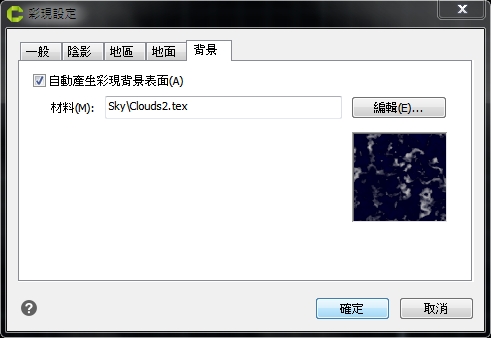

出現以下設定視窗後,到[背景]頁籤

1、按下[自動產生彩現背景表面] 2、在[材料]部分,按下 [編輯(E)...] 按鈕,選擇材質

選擇材質並預覽無誤後,按下[確定]

回到彩現設定視窗再一次確認後,按下[確定]

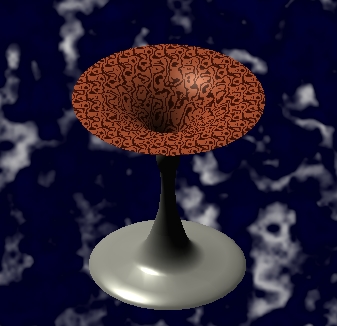

彩現結果
