7-1 儲存檔案

使用者應該常常儲存圖檔,以預防電腦當機等問題發生。
所以,建議您至少每隔30分鐘就要儲存一次您寶貴的圖檔。
建議您使用新檔繪製時,在開始設計之前,先給予一個檔名並儲存圖檔。
除非使用者變更儲存格式,CADian圖檔預設儲存格式為DWG,DWG檔名最多可達256個字元。
儲存的方式如下:
  1. 下拉選單:[檔案] → [儲存]
  2. 快速存取工具列圖示:
  3. 應用程式選單
  4. 命令:SAVE 以及 QSAVE

7-2 另存新檔

將目前圖檔另存成新檔名。目前檔案會關閉並保持原有內容,而新檔名檔案會開啟成為目前運作的圖檔。
另存新檔還可以儲存成不同的版本,例如您可以另存成較舊的版本,以便還在使用舊版CAD的使用者可以順利讀取。
另存新檔相關指令如下:
  1. 下拉選單:[檔案]→[另存(A)]
  2. 快速存取工具列圖示:
  3. 應用程式選單
  4. 命令:SAVEAS

7-3 圖檔格式

CADian支援以下幾種與 AutoCAD相容的檔案格式。
圖檔名稱圖檔格式說明
一般圖檔*.DWGCADian與AutoCAD預設圖檔格式
圖檔交換格式*.DXF為了交換圖檔資料而誕生
標準圖檔*.DWS做為設定繪圖標準而使用的檔案
範本圖檔*.DWT做為新圖檔的範本而使用

DXF(圖檔交換格式)

圖檔交換格式是由Autodesk公司所開發的,目的是希望能在不同版本與不同軟體間交換圖檔資料。現在,DXF已經廣泛的在不同 CAD/CAM 軟體間通用,並已成為業界標準。
另外,CADian與AutoCAD一樣,支援圖檔版本向下相容舊版,但不支援向上相容新版。

7-4 CADian圖檔安全防護

CADian 會定時自動將圖檔儲存為"*.SV$"格式,使用者可以設定自動儲存的間隔時間。
點選下拉選單中的 [工具]→[選項]
出現以下對話窗後,移至 [開啟與儲存]頁籤,在 [檔案安全防護] 區塊中,設定 [儲存間隔分鐘數] (預設是間隔10分鐘自動儲存一次)

暫存圖檔路徑

在[選項]視窗中,移至 [檔案]頁籤,點開 [暫存圖檔位置]即能看到暫存檔存放的路徑,當CADian 或是Windows當機時,使用者可以去該路徑,將*.SV$的檔案更名為*.DWG的副檔名,即可回復最即時的內容。

使用密碼保護您的圖檔

使用者可以為每一個圖檔設定密碼。一但設定了密碼,就必須輸入正確的密碼

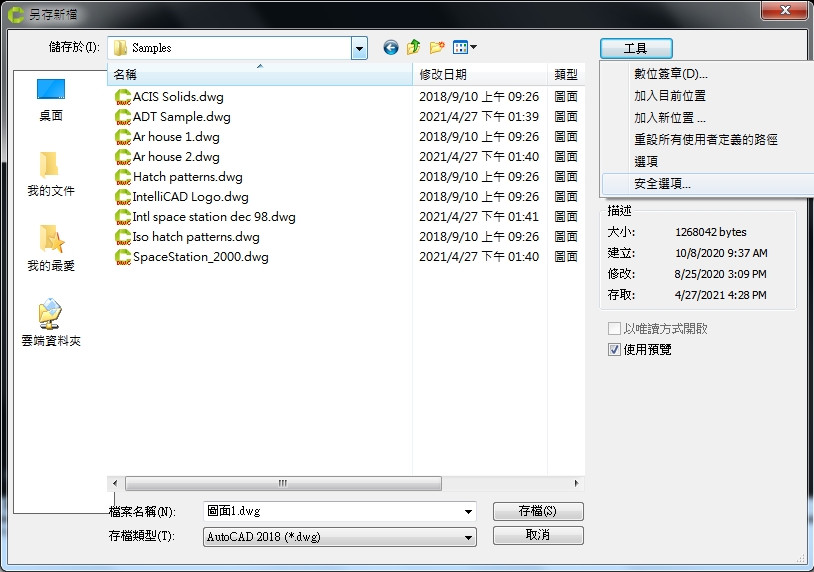

才可以開啟,設定方式如下,當您另存新檔時,點擊對話窗右上方的 [工具]按鈕,再點擊下拉選項中的[安全選項]
出現以下對話窗後,輸入您設定的密碼後,按下[確定]即可完成。

但是,如果您忘記了密碼,便再也無法讀取該圖檔的內容。

7-5 離開關閉程式

若要關閉CADian,操作方式如下:
  1. 下拉選單:[檔案]→[結束(X)]
  2. 應用程式選單(關閉)
  3. 命令:QUIT
關閉CADian前,CADian會提示您儲存圖檔。
